網絡分析儀

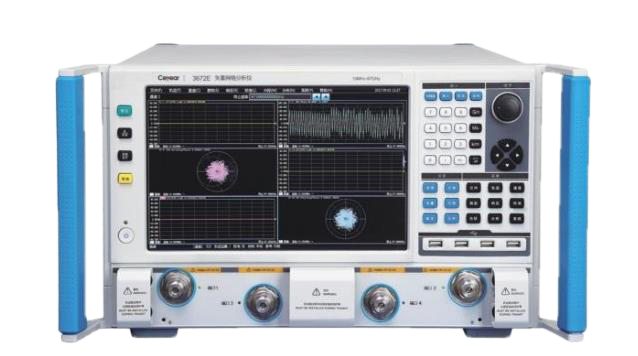

3672係列矢量網絡分析儀
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價

主機型號

編號	名稱	描述
3672E	矢量網絡分析儀	10MHz～67GHz
3672D	矢量網絡分析儀	10MHz～50GHz
3672C	矢量網絡分析儀	10MHz～43.5GHz
3672B	矢量網絡分析儀	10MHz～26.5GHz
3672A	矢量網絡分析儀	10MHz～13.5GHz

選件型號

編號	名稱	描述
3672E-S88	相位掃描選件	用於相位掃描測量（必選400選件）。
3672E-S86	增益壓縮二維掃描測量選件	用於放大器等增益壓縮二維掃描測量。
3672E-S84	嵌入式本振變頻器測量選件	用於內嵌本振變頻器測量（必選400、S82或S83、S80選件）。
3672E-S83	混頻器矢量測量選件	用於混頻器矢量參數測量（必選400、S80選件）。
3672E-S82	混頻器標量測量選件	用於混頻器標量參數測量（必選400、S80選件）。
3672E-S80	頻偏測量選件	用於頻率偏移測量，毫米波擴頻主機需選配該選件。
3672E-S11	高級時域分析選件	用於TDR時域阻抗測試、眼圖分析等。
3672E-S10	時域測量選件	用於時域測量，可確定器件、夾具或電纜中不連續位置並進行分析。
3672E-S07	AFR自動夾具移除選件	用於單端及平衡器件測量夾具自動測試及移除。
3672E-S06	毫米波擴頻端口功率控製選件	用於毫米波擴頻時端口功率掃描校準控製（適用於3643係列參數擴頻模塊）。
3672E-S05	SnpExpert S參數分析選件	用於顯示係統的頻域特性和時域TDR特性；內置NEXT、FEXT、PSXT、ILD、ICR和ICN等串擾評估模塊；內置IEEE 802.3、PCIe、SAS和SATA等標準有助於快速評估S參數是否滿足設計要求；可自動將軟件圖形曲線轉換成Word或者PPT報告；支持多種Dk/Df提取方法；支持NRZ、PAM-4眼圖繪製功能。
3672E-480	四端口擴頻係統電纜選件	四端口矢量網絡分析儀直接搭建擴頻係統時必選外部連接電纜。
3672E-008	脈衝測量選件	用於脈衝狀態下S參數測量。
3672E-006	英文選件	配置英文前後麵板、英文操作係統。
3672E-402	有源互調失真測量選件	用於有源互調失真信號測量（必選400、S80選件）。
3672E-401	四端口程控步進衰減器選件	配置源通路4個50dB程控步進衰減器和接收機通路4個50dB程控步進衰減器（必選400選件）。
3672E-400	四端口測量選件	雙源激勵四端口矢量網絡分析儀配置。
3672E-201	二端口程控步進衰減器選件	配置源通路2個50dB程控步進衰減器和接收機通路2個50dB程控步進衰減器。
3672D-S88	相位掃描選件	用於相位掃描測量（必選400選件）。
3672D-S86	增益壓縮二維掃描測量選件	用於放大器等增益壓縮二維掃描測量。
3672D-S84	嵌入式本振變頻器測量選件	用於內嵌本振變頻器測量（必選400、S82或S83、S80選件）。
3672D-S83	混頻器矢量測量選件	用於混頻器矢量參數測量（必選400、S80選件）。
3672D-S82	混頻器標量測量選件	用於混頻器標量參數測量（必選400、S80選件）。
3672D-S80	頻偏測量選件	用於頻率偏移測量，毫米波擴頻主機需選配該選件。
3672D-S11	高級時域分析選件	用於TDR時域阻抗測試、眼圖分析等。
3672D-S10	時域測量選件	用於時域測量，可確定器件、夾具或電纜中不連續位置並進行分析。
3672D-S07	AFR自動夾具移除選件	用於單端及平衡器件測量夾具自動測試及移除。
3672D-S06	毫米波擴頻端口功率控製選件	用於毫米波擴頻時端口功率掃描校準控製（適用於3643係列參數擴頻模塊）。
3672D-S05	SnpExpert S參數分析選件	用於顯示係統的頻域特性和時域TDR特性；內置NEXT、FEXT、PSXT、ILD、ICR和ICN等串擾評估模塊；內置IEEE 802.3、PCIe、SAS和SATA等標準有助於快速評估S參數是否滿足設計要求；可自動將軟件圖形曲線轉換成Word或者PPT報告；支持多種Dk/Df提取方法；支持NRZ、PAM-4眼圖繪製功能。
3672D-3648	多端口網絡參數擴展裝置	擴展至16端口網絡參數測量（10MHz～50GHz）。
3672D-480	四端口擴頻係統電纜選件	四端口矢量網絡分析儀直接搭建擴頻係統時必選外部連接電纜。
3672D-008	脈衝測量選件	用於脈衝狀態下S參數測量。
3672D-006	英文選件	配置英文前後麵板、英文操作係統。
3672D-402	有源互調失真測量選件	用於有源互調失真信號測量（必選400、S80選件）。
3672D-401	四端口程控步進衰減器選件	配置源通路4個60dB程控步進衰減器和接收機通路4個35dB程控步進衰減器（必選400選件）。
3672D-400	四端口測量選件	雙源激勵四端口矢量網絡分析儀配置。
3672D-201	二端口程控步進衰減器選件	配置源通路2個60dB程控步進衰減器和接收機通路2個35dB程控步進衰減器。
3672D-003	噪聲係數測量選件	內置10MHz～50GHz高靈敏度噪聲接收機，需要外配電子校準件，可同時完成S參數、噪聲係數和噪聲參數的精確測量。電子校準件和普通噪聲源需要單獨購置。
3672C-S88	相位掃描選件	用於相位掃描測量（必選400選件）。
3672C-S86	增益壓縮二維掃描測量選件	用於放大器等增益壓縮二維掃描測量。
3672C-S84	嵌入式本振變頻器測量選件	用於內嵌本振變頻器測量（必選400、S82或S83選件）。
3672C-S83	混頻器矢量測量選件	用於混頻器矢量參數測量（必選400、S80選件）。
3672C-S82	混頻器標量測量選件	用於混頻器標量參數測量（必選400、S80選件）。
3672C-S80	頻偏測量選件	用於頻率偏移測量，毫米波擴頻主機需選配該選件。
3672C-S11	高級時域分析選件	用於TDR時域阻抗測試、眼圖分析等。
3672C-S10	時域測量選件	用於時域測量，可確定器件、夾具或電纜中不連續位置並進行分析。
3672C-S07	AFR自動夾具移除選件	用於單端及平衡器件測量夾具自動測試及移除。
3672C-S06	毫米波擴頻端口功率控製選件	用於毫米波擴頻時端口功率掃描校準控製（適用於3643係列參數擴頻模塊）。
3672C-S05	SnpExpert S參數分析選件	用於顯示係統的頻域特性和時域TDR特性；內置NEXT、FEXT、PSXT、ILD、ICR和ICN等串擾評估模塊；內置IEEE 802.3、PCIe、SAS和SATA等標準有助於快速評估S參數是否滿足設計要求；可自動將軟件圖形曲線轉換成Word或者PPT報告；支持多種Dk/Df提取方法；支持NRZ、PAM-4眼圖繪製功能。
3672C-3648	多端口網絡參數擴展裝置	擴展至16端口網絡參數測量（10MHz～43.5GHz）。
3672C-480	四端口擴頻係統電纜選件	四端口矢量網絡分析儀直接搭建擴頻係統時必選外部連接電纜。
3672C-008	脈衝測量選件	用於脈衝狀態下S參數測量。
3672C-006	英文選件	配置英文前後麵板、英文操作係統。
3672C-402	有源互調失真測量選件	用於有源互調失真信號測量（必選400、S80選件）。
3672C-401	四端口程控步進衰減器選件	配置源通路4個60dB程控步進衰減器和接收機通路4個35dB程控步進衰減器（必選400選件）。
3672C-400	四端口測量選件	雙源激勵四端口矢量網絡分析儀配置。
3672C-201	二端口程控步進衰減器選件	配置源通路2個60dB程控步進衰減器和接收機通路2個35dB程控步進衰減器。
3672C-003	噪聲係數測量選件	內置10MHz～43.5GHz高靈敏度噪聲接收機，需要外配電子校準件，可同時完成S參數、噪聲係數和噪聲參數的精確測量。電子校準件和普通噪聲源需要單獨購置。
3672B-S88	相位掃描選件	用於相位掃描測量（必選400選件）。
3672B-S86	增益壓縮二維掃描測量選件	用於放大器等增益壓縮二維掃描測量。
3672B-S84	嵌入式本振變頻器測量選件	用於內嵌本振變頻器測量（必選400、S82或S83、S80選件）。
3672B-S83	混頻器矢量測量選件	用於混頻器矢量參數測量（必選400、S80選件）。
3672B-S82	混頻器標量測量選件	用於混頻器標量參數測量（必選400、S80選件）。
3672B-S80	頻偏測量選件	用於頻率偏移測量，毫米波擴頻主機需選配該選件。
3672B-S11	高級時域分析選件	用於TDR時域阻抗測試、眼圖分析等。
3672B-S10	時域測量選件	用於時域測量，可確定器件、夾具或電纜中不連續位置並進行分析。
3672B-S07	AFR自動夾具移除選件	用於單端及平衡器件測量夾具自動測試及移除。
3672B-S06	毫米波擴頻端口功率控製選件	用於毫米波擴頻時端口功率掃描校準控製（適用於3643係列S參數擴頻模塊）。
3672B-S05	SnpExpert S參數分析選件	用於顯示係統的頻域特性和時域TDR特性；內置NEXT、FEXT、PSXT、ILD、ICR和ICN等串擾評估模塊；內置IEEE 802.3、PCIe、SAS和SATA等標準有助於快速評估S參數是否滿足設計要求；可自動將軟件圖形曲線轉換成Word或者PPT報告；支持多種Dk/Df提取方法；支持NRZ、PAM-4眼圖繪製功能。
3672B-3648	多端口網絡參數擴展裝置	擴展至16端口網絡參數測量（10MHz～26.5GHz）。
3672B-480	四端口擴頻係統電纜選件	四端口矢量網絡分析儀直接搭建擴頻係統時必選外部連接電纜。
3672B-008	脈衝測量選件	用於脈衝狀態下S參數測量。
3672B-006	英文選件	配置英文前後麵板、英文操作係統。
3672B-402	有源互調失真測量選件	用於有源互調失真信號測量（必選400、S80選件）。
3672B-401	四端口程控步進衰減器選件	配置源通路4個70dB程控步進衰減器和接收機通路4個35dB程控步進衰減器（必選400選件）。
3672B-400	四端口測量選件	雙源激勵四端口矢量網絡分析儀配置。
3672B-201	二端口程控步進衰減器選件	配置源通路2個70dB程控步進衰減器和接收機通路2個35dB程控步進衰減器。
3672B-003	噪聲係數測量選件	內置10MHz～26.5GHz高靈敏度噪聲接收機，需要外配電子校準件，可同時完成S參數、噪聲係數和噪聲參數的精確測量。電子校準件和普通噪聲源需要單獨購置。
3672A-S88	相位掃描選件	用於相位掃描測量（必選400選件）。
3672A-S86	增益壓縮二維掃描測量選件	用於放大器等增益壓縮二維掃描測量。
3672A-S84	嵌入式本振變頻器測量選件	用於內嵌本振變頻器測量（必選400、S82或S83、S80選件）。
3672A-S83	混頻器矢量測量選件	用於混頻器矢量參數測量（必選400、S80選件）。
3672A-S82	混頻器標量測量選件	用於混頻器標量參數測量（必選400、S80選件）。
3672A-S80	頻偏測量選件	用於頻率偏移測量。
3672A-S11	高級時域分析選件	用於TDR時域阻抗測試、眼圖分析等。
3672A-S10	時域測量選件	用於時域測量，可確定器件、夾具或電纜中不連續位置並進行分析。
3672A-S07	AFR自動夾具移除選件	用於單端及平衡器件測量夾具自動測試及移除。
3672A-S05	SnpExpert S參數分析選件	用於顯示係統的頻域特性和時域TDR特性；內置NEXT、FEXT、PSXT、ILD、ICR和ICN等串擾評估模塊；內置IEEE 802.3、PCIe、SAS和SATA等標準有助於快速評估S參數是否滿足設計要求；可自動將軟件圖形曲線轉換成Word或者PPT報告；支持多種Dk/Df提取方法；支持NRZ、PAM-4眼圖繪製功能。
3672A-3648	多端口網絡參數擴展裝置	擴展至16端口網絡參數測量（10MHz～13.5GHz）。
3672A-008	脈衝測量選件	用於脈衝狀態下S參數測量。
3672A-006	英文選件	配置英文前後麵板、英文操作係統。
3672A-402	有源互調失真測量選件	用於有源互調失真信號測量（必選400、S80選件）。
3672A-401	四端口程控步進衰減器選件	配置源通路4個70dB程控步進衰減器和接收機通路4個35dB程控步進衰減器（必選400選件）。
3672A-400	四端口測量選件	雙源激勵四端口矢量網絡分析儀配置。
3672A-201	二端口程控步進衰減器選件	配置源通路2個70dB程控步進衰減器和接收機通路2個35dB程控步進衰減器。
3672A-003	噪聲係數測量選件	內置10MHz～13.5GHz高靈敏度噪聲接收機，需要外配電子校準件，可同時完成S參數、噪聲係數和噪聲參數的精確測量。電子校準件和普通噪聲源需要單獨購置。
3672-074	87601C微波助手（2.4mm）	同軸轉接器套裝（2.4mm接口轉換成N型、3.5mm、2.92mm、1.85mm接口等）
3672-073	87601B微波助手（2.92mm）	同軸轉接器套裝（2.92mm接口轉換成2.4mm接口等）
3672-072	87601A微波助手（3.5mm）	同軸轉接器套裝（3.5mm接口轉換成N型、2.4mm接口等）
3672-071	87601微波助手（N型）	同軸轉接器套裝（N型接口轉換成3.5mm、2.4mm接口等）
3672-062	上機櫃選件	機櫃安裝結構件
3672-061	延伸工作台	用於測試時的桌麵延伸，長´寬=500mm´350mm
3672-054	87233 USB功率探頭	用於功率校準（50MHz～40GHz）
3672-053	87232 USB功率探頭	用於功率校準（50MHz～26.5GHz）
3672-052	87231 USB功率探頭	用於功率校準（10MHz～18GHz）
3672-051	87230 USB功率探頭	用於功率校準（9kHz～6GHz）
3672-044	FF0CN0CL025.0 1.85mm戈爾測試電纜	用於整機測量（測試端1.85mm陰）適用於3672E
3672-043	FF0CN0CM025.0 1.85mm戈爾測試電纜	用於整機測量（測試端1.85mm陽）適用於3672E
3672-042	FE0BN0HQ025.0 2.4mm-2.92mm戈爾測試電纜	用於整機測量（測試端2.92mm陰）適用於3672C/D
3672-041	FE0BN0HR025.0 2.4mm-2.92mm戈爾測試電纜	用於整機測量（測試端2.92mm陽）適用於3672C/D
3672-040	FE0BN0HC025.0 2.4mm-3.5mm戈爾測試電纜	用於整機測量（測試端3.5mm陰）適用於3672C/D
3672-039	FE0BN0HB025.0 2.4mm-3.5mm戈爾測試電纜	用於整機測量（測試端3.5mm陽）適用於3672C/D
3672-038	FE0BN0AL025.0 2.4mm-N型戈爾測試電纜	用於整機測量（測試端N型陰）適用於3672C/D
3672-037	FE0BN0AH025.0 2.4mm-N型戈爾測試電纜	用於整機測量（測試端N型陽）適用於3672C/D
3672-036	FE0BN0BL025.0 2.4mm戈爾測試電纜	用於整機測量（測試端2.4mm陰）適用於3672C/D
3672-035	FE0BN0BM025.0 2.4mm戈爾測試電纜	用於整機測量（測試端2.4mm陽）適用於3672C/D
3672-034	FB0HA0AL025.0 3.5mm-N型戈爾測試電纜	用於整機測量（測試端N型陰）適用於3672A/B
3672-033	FB0HA0AH025.0 3.5mm-N型戈爾測試電纜	用於整機測量（測試端N型陽）適用於3672A/B
3672-032	FB0HA0HC025.0 3.5mm戈爾測試電纜	用於整機測量（測試端3.5mm陰）適用於3672A/B
3672-031	FB0HA0HB025.0 3.5mm戈爾測試電纜	用於整機測量（測試端3.5mm陽）適用於3672A/B
3672-025	20409 電子校準件	用於整機校準（10MHz～67GHz 1.85mm二端口）
3672-024	20405 電子校準件	用於整機校準（10MHz～20GHz 3.5mm四端口）
3672-023	20404 電子校準件	用於整機校準（10MHz～50GHz 2.4mm二端口）
3672-022	20403 電子校準件	用於整機校準（10MHz～26.5GHz 3.5mm二端口）
3672-021	20402 電子校準件	用於整機校準（300kHz～18GHz N型二端口）
3672-016	31123A 2.4mm機械校準件	用於整機校準（DC～50GHz）
3672-015	31123 2.4mm機械校準件	用於整機校準（DC～40GHz）
3672-014	20202 3.5mm機械校準件	用於整機校準（DC～9GHz）
3672-013	31121 3.5mm機械校準件	用於整機校準（DC～26.5GHz）
3672-012	31121A 3.5mm機械校準件	用於整機校準（DC～6GHz）
3672-011	31101 N型50Ω機械校準件	用於整機校準（DC～18GHz）

標配附件

編號	名稱	描述	選配
	鋁合金箱
	產品合格證	產品出廠合格證明
	用戶手冊
	USB鍵盤/鼠標
	電源線組件	標準三芯電源線
