產品綜述
3672係列矢量網絡分析儀產品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672係列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA等多種標準接口，除具有傳統矢量網絡分析儀的全部測量功能外，還可以通過配置功能選件進行混頻器/變頻器、增益壓縮二維掃描以及脈衝狀態下S參數的多功能綜合參數測試，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。該產品可廣泛應用於發射/接收（T/R）模塊測量、介質材料特性測量、微波脈衝特性測量和光電特性測量等領域，是通信、導航等係統的科研、生產過程中必不可少的測試設備。
功能特點
-
人性化用戶界麵簡潔直觀，便於操作，可提高測試效率
-

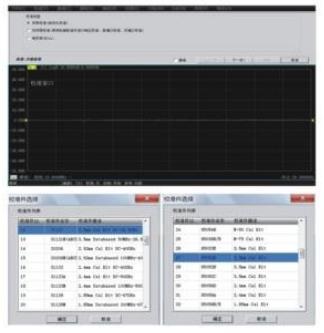

校準類型靈活可選，兼容多種校準件
3672係列矢量網絡分析儀提供向導校準（自動化校準）、非向導校準（使用機械校準件進行直通響應校準、直通響應與隔離校準、單端口校準、增強型響應校準、全雙端口SOLT校準、TRL校準）、電校準（ECal）等多種校準類型，可根據實際測試需要選擇同軸機械校準件以及電子校準件等多種校準件，方便不同接口類型器件的測試。
-

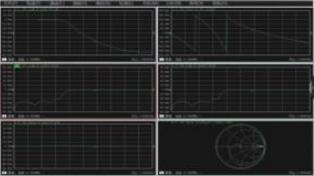

多窗口顯示所有測量通道
本產品具有多通道和多窗口顯示功能，最多支持64個通道，最多可同時顯示32個測量窗口，每個窗口最多可同時顯示16條測試軌跡，使觀測結果更加直觀，用戶使用更加方便。
-
錄製功能實現一鍵自動化測試
記錄用戶在使用儀器過程中所有操作步驟，同時可以隨時插入用戶編輯的提示對話框，並且準時彈出提示對話框，等待用戶確認，實現用戶交互功能，真正實現了智能儀器一鍵自動化功能。
-

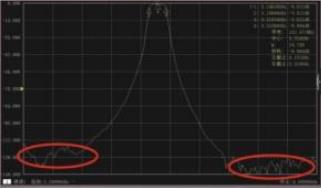

大動態範圍
3672係列矢量網絡分析儀采用混頻接收的設計理念，有效擴展整機的測試動態範圍，可以滿足您對大動態範圍的測試需求。
-

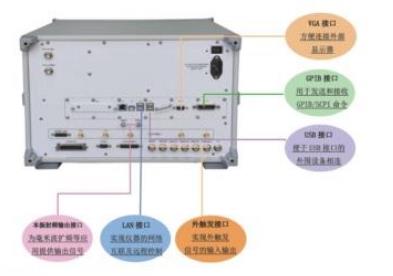

外設接口豐富，靈活實用
3672係列矢量網絡分析儀采用兼容PC的嵌入式計算機模塊和Windows操作係統組成的軟硬件平台，實現了測試儀器和個人計算機的完美結合。用戶可以利用豐富的I/O接口（包括GPIB、USB和LAN等）完成數據通訊。
-

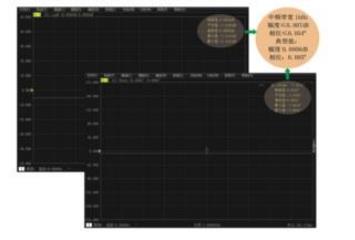

跡線噪聲小，測量精度高
3672係列矢量網絡分析儀優異的跡線噪聲指標極大地提高了整機的測試精度，可滿足用戶精確測量的需要，特別有助於小插損器件的精確測量。（下圖以3672B為例）
-
時域分析
3672係列矢量網絡分析儀可通過配置時域測量選件實現測量結果頻域和時域之間的切換，用以確定器件、夾具或者電纜中的不連續點位置，實現故障點精確定位。
-
高級時域分析（TDR選件）
隨著信息產業的高速發展，對網絡帶寬的需求也越來越高，需要信息設備（如大型服務器、計算機和交換機等）能夠承載的數據速率越來越快。信息設備生產商對高速互連通道中的信號完整性問題也愈發重視，傳輸鏈路的特性變化會顯著的影響信號傳輸質量，高級時域分析選件是評價高速鏈路信號傳輸質量的重要手段。
TDR時域阻抗測試，可以精準測試傳輸線上阻抗特性的變化情況，定位不連續性。
便捷的近端與遠端串擾測試，可同時分析時域和頻域數據，用於測試多條傳輸線之間的相互影響的程度。
高級時域分析選件提供基於S參數的虛擬眼圖生成及分析功能。仿真碼型輸出單元用於產生0、1變化的數據位，把仿真碼型和被測件的時域衝激響應進行卷積，疊加後得到虛擬眼圖。
根據不同的高速數字通信標準，高級時域分析選件可以使用預先定義好的眼圖模板進行高效率Pass/Fail測試。
高級時域分析選件可以在仿真眼圖上施加抖動、噪聲等幹擾，通過預加重和均衡等校正算法的加入，模擬真實環境下高速鏈路不同位置的仿真眼圖。
-
自動夾具移除功能，實現非標準接頭器件測試
矢量網絡分析儀的測量對象涉及到非標準接頭器件，如封裝微波器件、在片器件等。此類器件最顯著的特點是無法與矢量網絡分析儀直接相連。使用夾具可以將被測件連接到矢量網絡分析儀上，但同時也引入了夾具誤差。自動夾具移除功能可以進行夾具參數的提取、存儲以及夾具去嵌入，以獲得被測件的真實參數，其操作簡便，精度高。
進行夾具的描述時，可以設置單端夾具及差分夾具，也可以選擇夾具的端口數等信息。進行夾具參數的提取，需要對夾具標準進行測量。在標準描述界麵，夾具標準包含三種類型：直通標準、開路標準、短路標準。
利用自動夾具移除功能，把被測件作為一個整體，進行平衡參數提取，並進行四端口的去嵌入。測試結果顯示，傳輸參數能夠很好的去除掉，同樣近端串擾和遠端串擾也得到有效去除。
