新產品 1434AV/BV信號發生器
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價
- 頻率範圍覆蓋
  9kHz~7.5GHz
- 調製帶寬
  240MHz
- EVM(5G NR，3.5GHz，測量值)
  0.5%

產品綜述

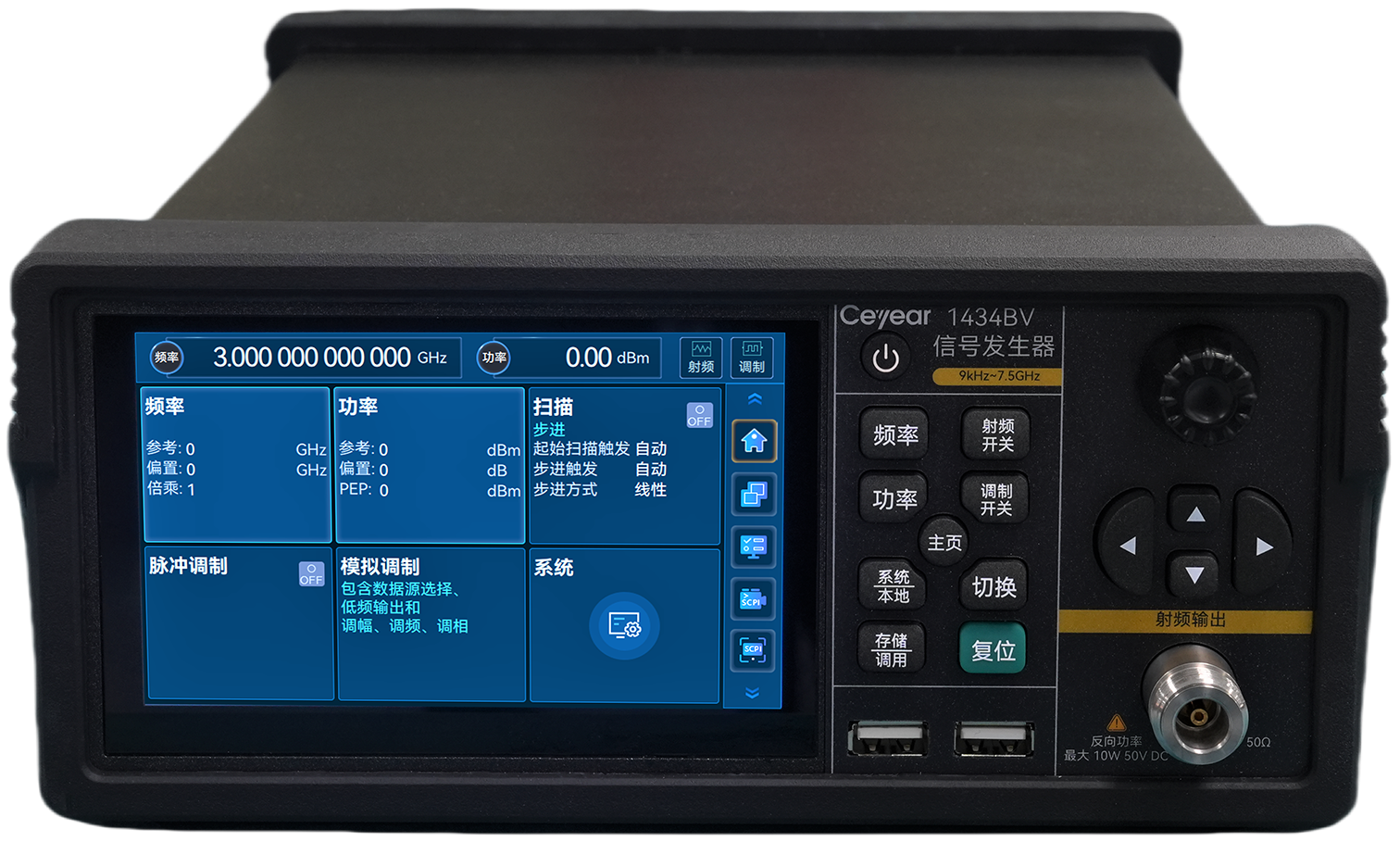

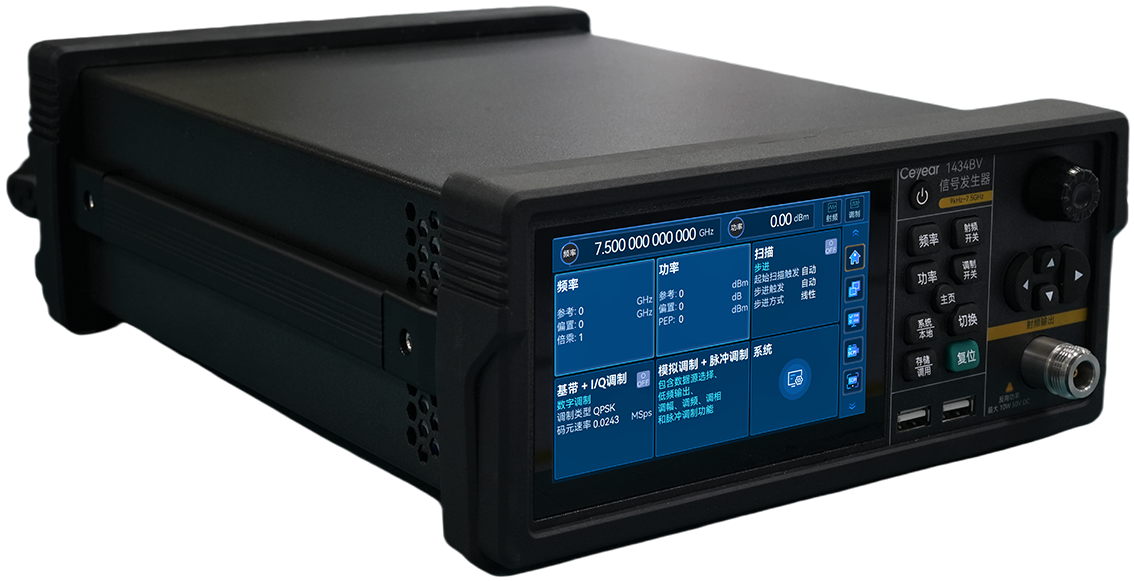

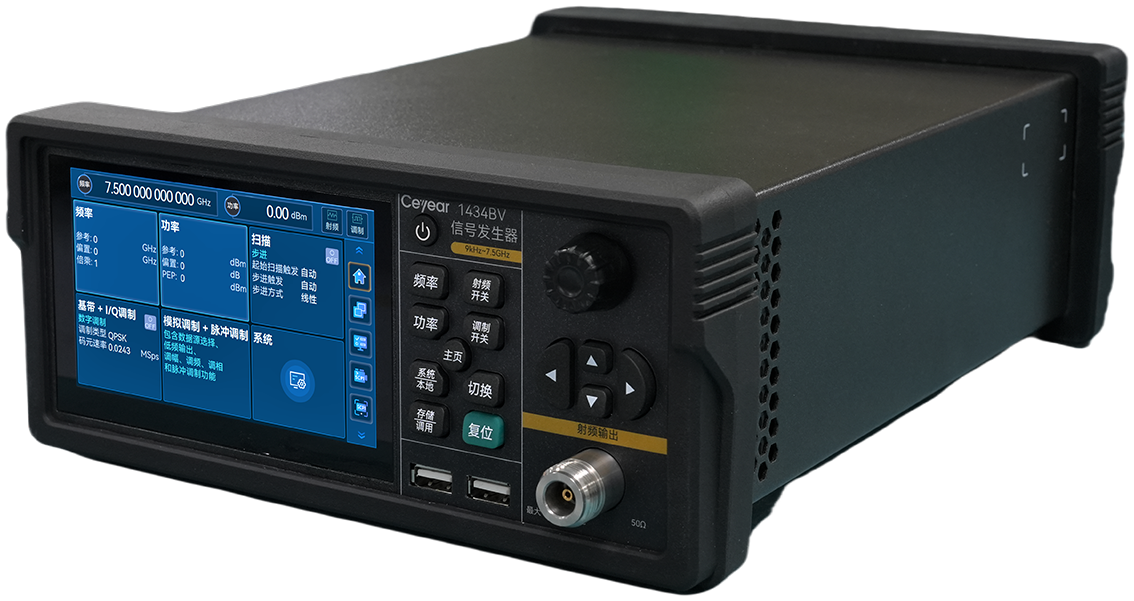

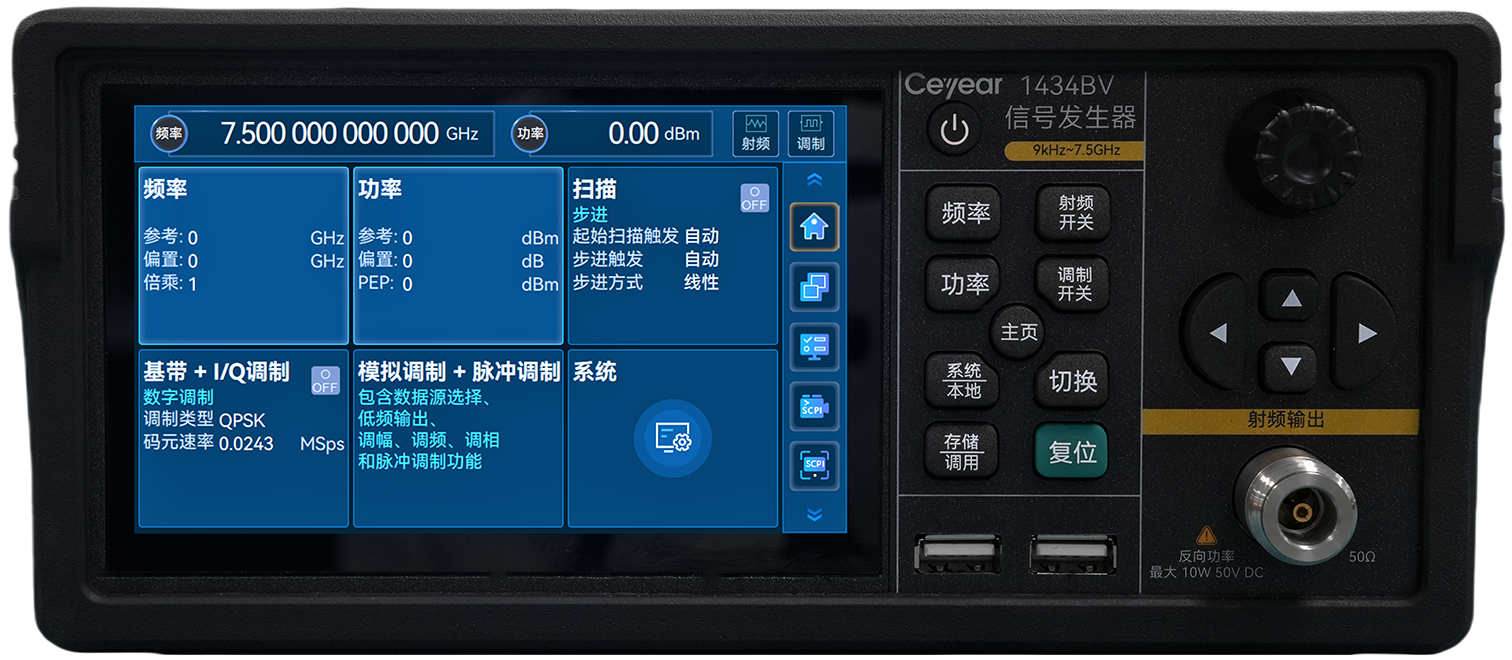

1434AV/BV是一款經濟型矢量信號發生器，頻率範圍覆蓋9kHz～3GHz/6GHz/7.5GHz，最大調製帶寬240MHz。內置基帶信號發生器，支持PSK、QAM、FSK、MSK等超過30種格式的通用數字調製信號的實時發生。具備任意波播放功能，搭配信號模擬軟件，可產生5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號。2U窄機箱結構，重量低至4kg，便攜性好，集成緊湊性高，可滿足通信、工業電子、高校等多領域多場景高性價比測試需求。

產品特點:

頻率覆蓋9kHz～3GHz/6GHz/7.5GHz
大動態範圍功率輸出
最大調製帶寬240MHz
標配30多種標準數字調製樣式實時產生
支持用戶自定義仿真數據下載播放，可產生5GNR、LTE、WCDMA、GSM、WLAN、藍牙等多種通信協議信號
優異的矢量調製性能，EVM為0.5%（5G NR，3.5GHz，測量值）
標配調頻、調相、調幅、脈衝調製等多種調製功能
具備反向大功率燒毀保護功能，DC-50V，AC -50W(1GHz)
支持跨平台客戶端及瀏覽器訪問控製
支持USB功率計進行測試顯示及功率平坦度校準補償
支持SCPI指令錄製，可生成Qt、C#、C++等程控示例工程
支持USB、LAN接口程控
2U窄機箱設計，19寸標準機櫃可並排部署2台，重量低至4kg，便於搬移
最大240MHz調製帶寬

功能特點

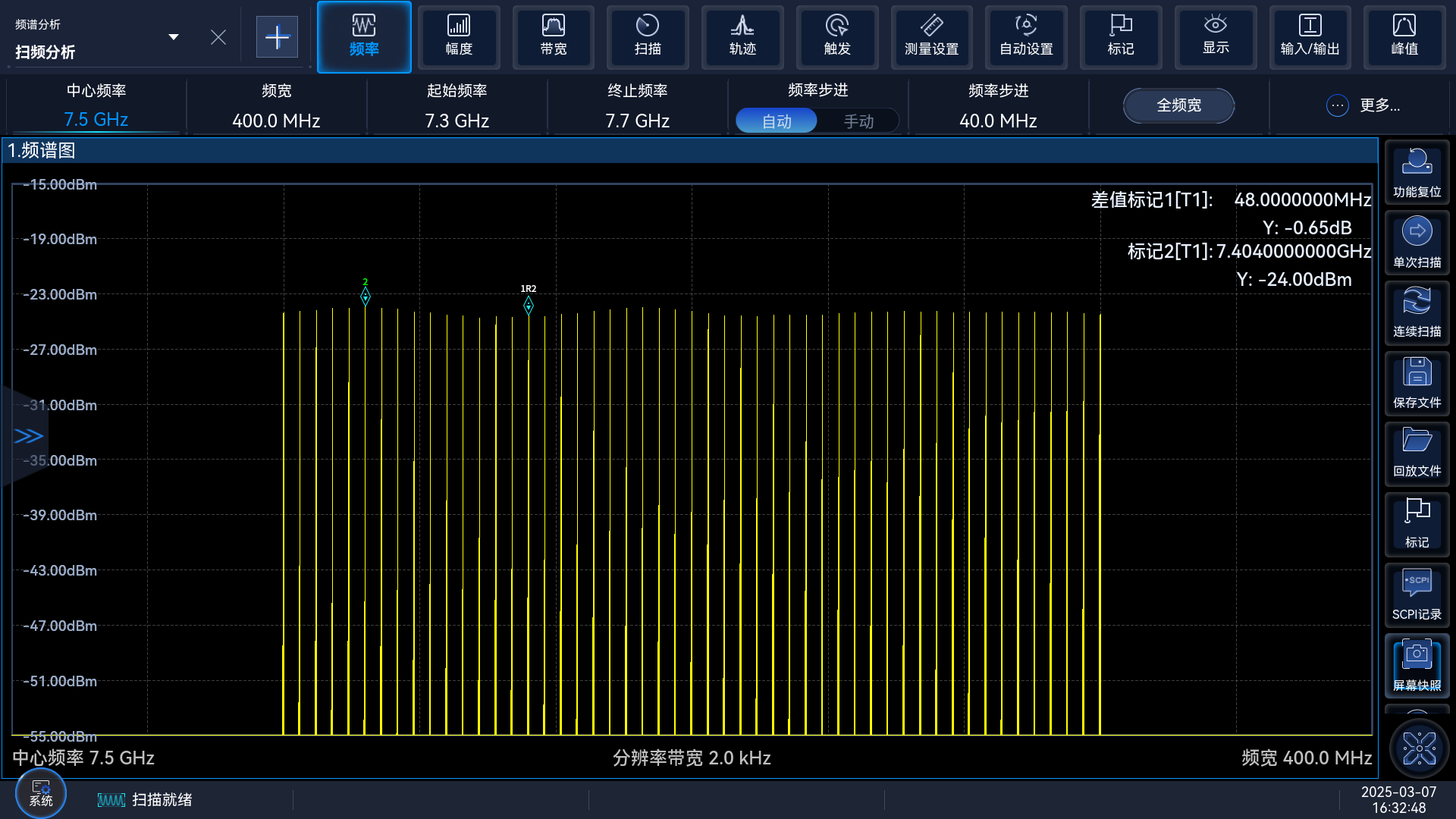

最大240MHz調製帶寬

1434AV/BV矢量信號發生器能夠提供最大240MHz調製帶寬，頻響優於1dB。根據不同應用場景，支持120MHz、240MHz帶寬靈活選配，可滿足4G、5G等多種通信測試需求。

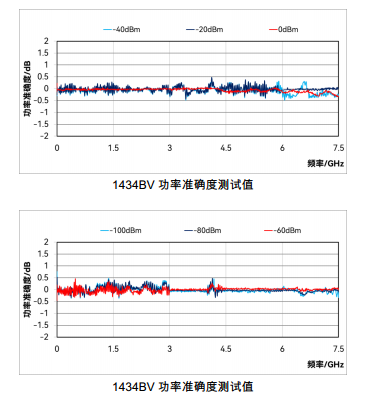

高可靠大動態功率輸出

標配高可靠大動態電子衰減器，最大輸出功率達+25dBm（測量值），最小輸出功率達-120dBm，功率準確度<0.5dB（測量值）。

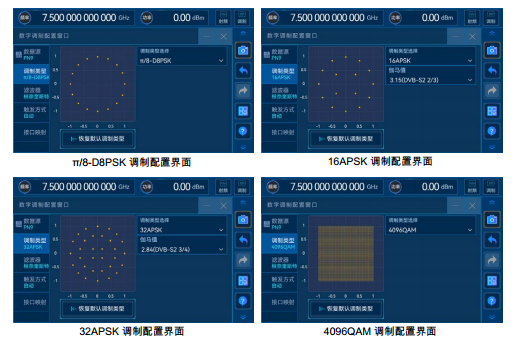

支持標準數字調製樣式實時產生
標配30多種標準數字調製樣式實時產生功能，相比任意波方式，大大減少生成時間，在高速測試場景中具備明顯的速度優勢。
- PSK：BPSK、QPSK、QPSK 45° offset、QPSK EDGE、AQPSK、OQPSK、π/4-QPSK、π/2-DBPSK、π/4-DQPSK、π/8-D8PSK、8PSK、8PSK EDGE
- QAM：16、32、64、128、256、512、1024、2048、4096
- FSK：2、4、8、16、32、64、自定義FSK
- APSK：16APSK、32APSK
- ASK、MSK、自定義IQ文件

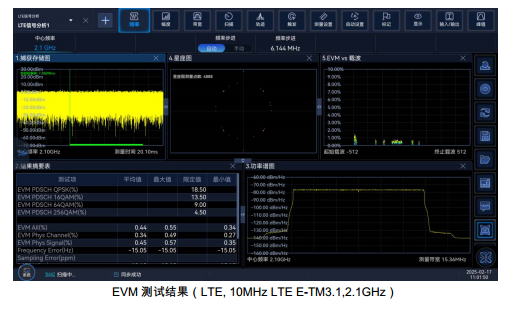

優異的矢量調製精度

1434AV/BV矢量信號發生器具備優異的矢量調製精度，EVM為 0.5%（5G NR，3.5GHz載波，測量值），ACLR 為-55dBc（5G NR，3.5GHz載波，測量值）。勝任通信設備研發中的性能評估及產線中的通信設備性能檢測。

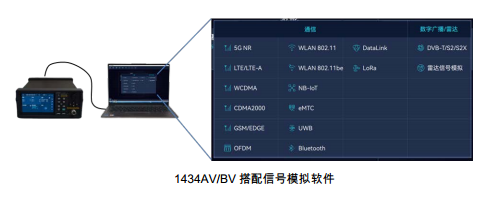

支持用戶自定義仿真數據下載播放，可進行多種通信協議信號模擬

1434AV/BV矢量信號發生器搭配信號模擬軟件，可產生5GNR、LTE、WCDMA、GSM、WLAN、LoRa、藍牙等多種通信協議信號，並自動下載播放。
支持USB功率計進行測試顯示及功率平坦度校準補償

1434AV/BV矢量信號發生器支持午夜福利视频科技等多家廠商的功率探頭進行測試顯示，並能使用功率探頭進行自身的功率平坦度校準補償。

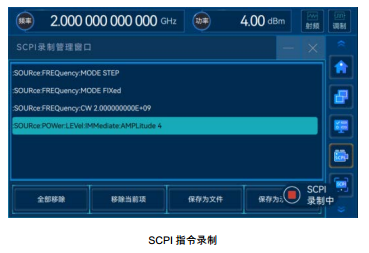

支持SCPI指令錄製

1434AV/BV矢量信號發生器支持SCPI指令錄製，該功能可自動生成Qt、C#、C++等程控示例工程，讓程控更簡單。
