產品綜述

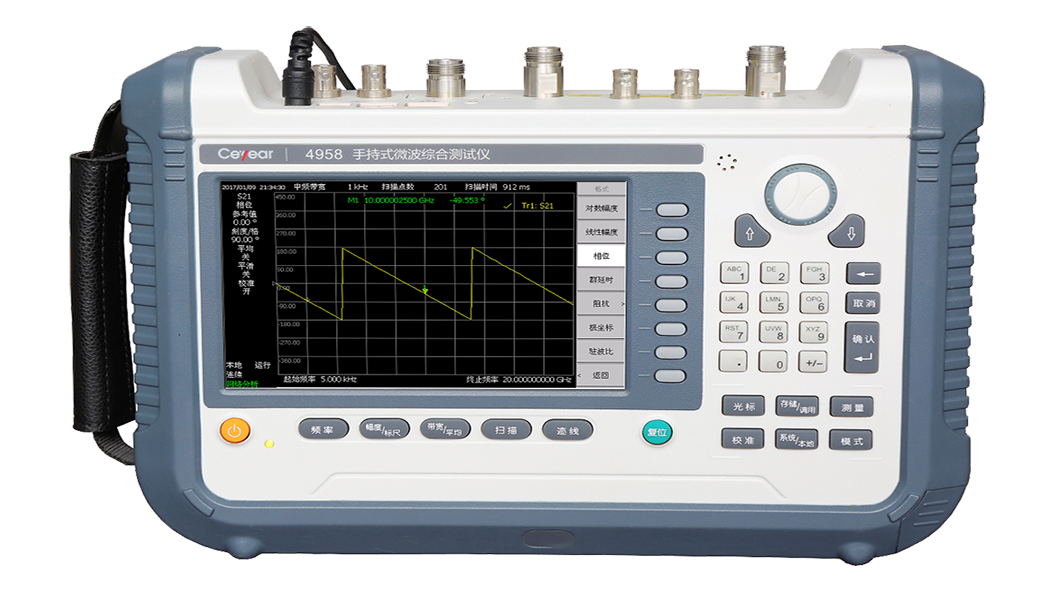

4958手持式微波綜合測試儀測量頻率範圍可達1MHz~20GHz，集電纜和天線駐波比測試、不連續點故障定位測試、插入損耗和增益測試、頻譜分析、功率測量等多種功能於一體，攜帶方便，機動靈活，可電池供電，非常適用於現場測試。該儀器可廣泛應用於電子裝備的現場裝調、性能測試、日常維護和應急維修測試等各個環節，能夠有效提高用戶的現場維修保障能力。
功能特點
-
主要特點
多種測量模式
天饋線測試模式：用於電纜和天線測試（回波損耗、故障定位等）；
網絡分析模式：用於S參數（S11、S12、S21、S22）測試；
頻譜分析模式：用於頻譜分析（場強、通道功率、占用帶寬等）；
功率監測模式：用於功率測量；
矢量電壓測量模式：用於矢量電壓測量；
USB功率測量：用於通過USB接口進行功率測量；
高性能
天饋線測試頻率範圍1MHz～20GHz（可用至5kHz），頻率分辨率10Hz；
網絡分析頻率範圍1MHz～20GHz（可用至5kHz），頻率分辨率10Hz，動態範圍80dB～95dB；
頻譜分析頻率範圍100KHz～20GHz（可用至9kHz），邊帶噪聲-105dBc/Hz@1MHz（1GHz載波）；
靈活性
體積小、重量輕、內置電池、現場作業輕鬆完成；
完善的自我診斷功能及狀態自測試；
智能的電源管理功能，剩餘電量指示及低電量警告；
友好的人機界麵
中文操作界麵，內嵌使用說明和幫助信息；
7英寸高亮度真彩TFT液晶顯示屏，陽光直射條件下也能提供良好的可視性；
通用接口
提供外部輸入偏置T功能，用於為有源被測件提供電源；
提供兩種類型的USB2.0接口，分別用於連接移動存儲設備和用於與計算機通訊；
提供1個100M的網絡接口，可用於構建本地網絡或實現遠程控製；
-

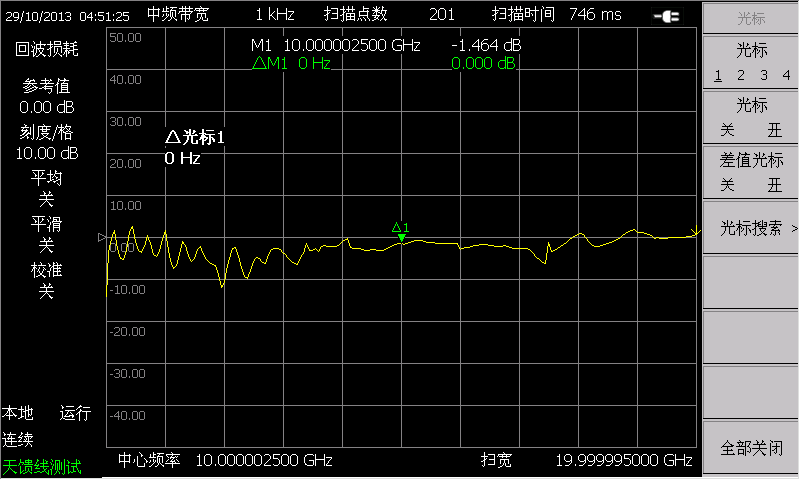

天饋線測試
手持式微波綜合測試儀的天饋線測試頻率範圍1MHz～20GHz（可用至5kHz），頻率分辨率10Hz，可對被測件的電壓駐波比、回波損耗、阻抗、電纜損耗等參數進行測量，同時還提供故障點定位功能（DTF），精確定位阻抗失配點。
-

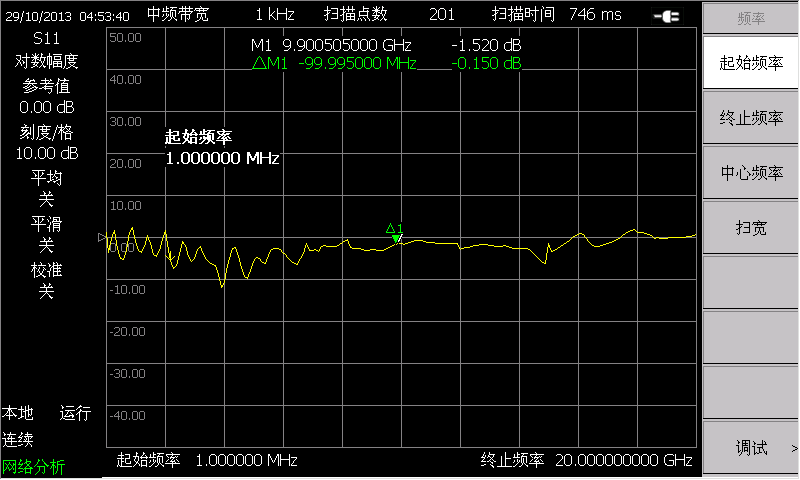

網絡分析
手持式微波綜合測試儀的網絡分析頻率範圍1MHz～20GHz（可用至5kHz），頻率分辨率10Hz，提供標準全4S參數矢量網絡分析測量能力，可以進行放大器、濾波器、衰減器、雙工器等全S參數測試，內置偏置T可選外部電壓輸入或者內部電壓源對有源器件進行測試。顯示格式包括對數、線性、相位、阻抗、極坐標等。
-

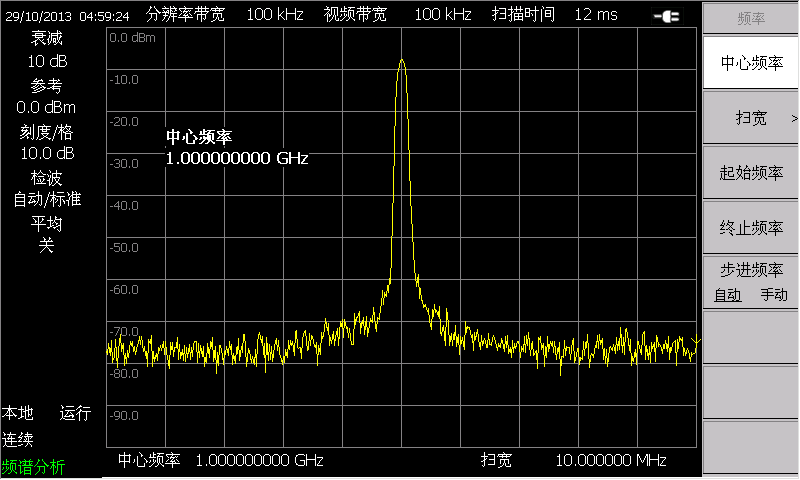

頻譜分析
手持式微波綜合測試儀頻譜分析頻率範圍為100kHz～20GHz（可用至9kHz），具有寬頻帶、高分辨率、高靈敏度、動態範圍大等特點，可方便地獲得時域測量中不易得到的獨特信息，如頻譜純度、信號失真、寄生、交調等各種參數。
-

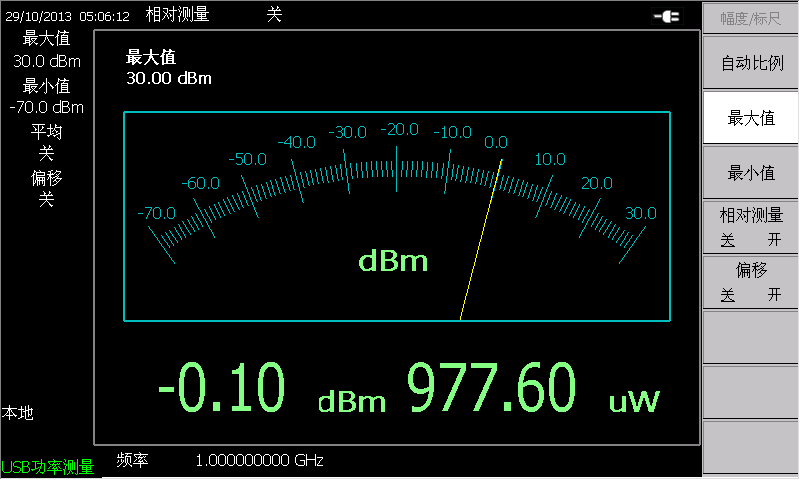

USB功率測量（選件）
手持式微波綜合測試儀可通過選擇電科午夜福利视频的8723X係列USB功率探頭進行功率測量，可以測量頻率高達40GHz的射頻/微波信號。
-

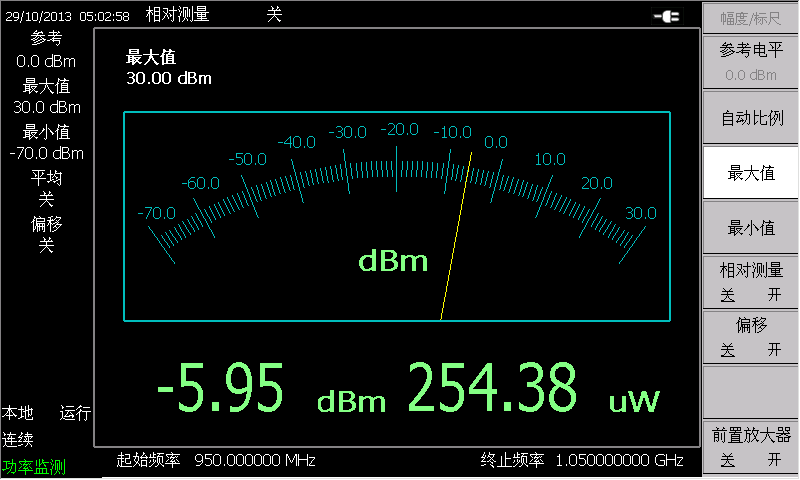

功率監測（選件）
手持式微波綜合測試儀功率檢測頻率範圍為100kHz～20GHz，可通過頻譜輸入端口對被測信號進行功率測量。
-
矢量電壓測量（選件）
手持式微波綜合測試儀矢量電壓測量頻率範圍為1MHz～20GHz，采用一體化方案代替傳統的矢量電壓計，可對電纜及其他一些被測件的電長度進行精確測試。
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度範圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
