噪聲係數分析儀

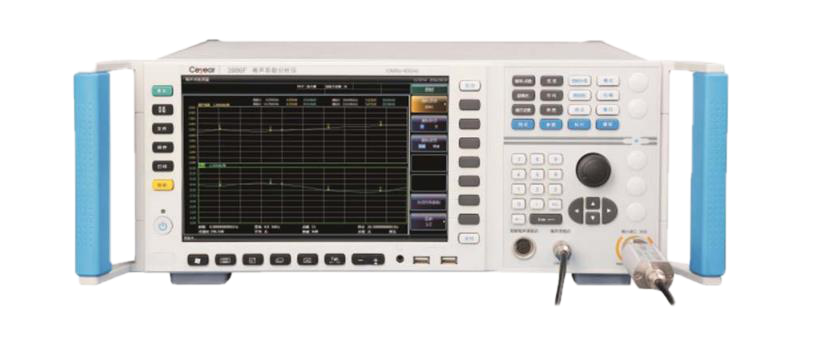

3986係列噪聲係數分析儀
- 技術文檔

  技術文章
  案例研究
  厚樣
  用戶手冊
  選購指南
  編程手冊
  視頻
  數據手冊
- 加入對比
- 配置選件
- 獲取報價

產品綜述

3986係列噪聲係數分析儀產品包括3986A(10MHz～4GHz)、3986D(10MHz～18GHz)、3986E(10MHz～26.5GHz)、3986F(10MHz～40GHz)和3986H(10MHz～50GHz)，具有頻率覆蓋範圍寬、頻段選擇靈活、接收靈敏度高、用戶界麵友好、大屏幕雙通道高清顯示、外設接口豐富、雙噪聲源驅動等特點。能夠測量放大器、上變頻器和下變頻器的噪聲係數與增益，支持多級變頻接收鏈路噪聲係數的自動測量。具有直觀的測量模式設置引導界麵，提供多種輸入交互方式，簡化模式設置；具備完善的損耗補償功能，能以固定或表格的形式補償被測件前、後測量通道引入的損耗；內置噪聲係數測量不確定度計算器，實現噪聲係數測量不確定度的量化分析；提供測試通過/失敗通知的限製線功能，簡化了合格/不合格測試判定。便於使用的特征使工程技術人員都很容易正確設置測量、以不同的格式觀察、保存測量結果。產品可廣泛應用於通信、導航等電子設備的科研、生產、試驗和技術保障測試。

功能特點

寬頻率覆蓋範圍

3986係列噪聲係數分析儀同軸一體化頻率範圍覆蓋10MHz～50GHz，具有5種可選擇的頻段配置，滿足用戶不同頻段的測試需求；具有頻率上限至110GHz的擴頻測量能力（外配毫米波擴頻模塊）。
高靈敏度接收和高精度測試性能

接收靈敏度達-170dBm/Hz，全頻段接收靈敏度優於-162dBm/Hz，突破大範圍通道增益的自動調整和精密校準技術，噪聲功率測量範圍內線性度優於±0.1dB。

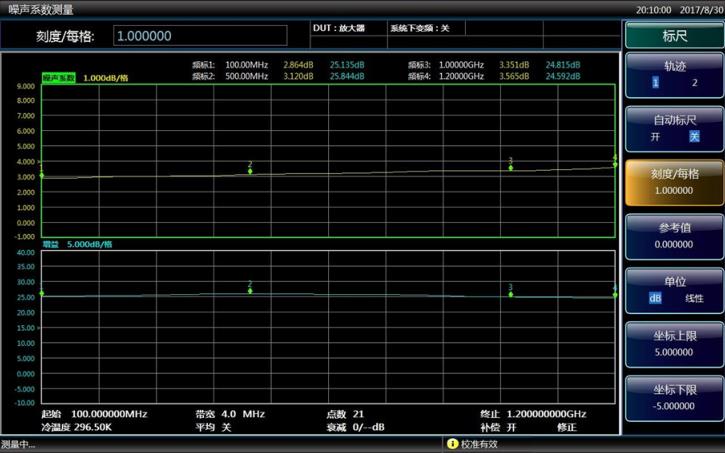

中英文操作界麵，大屏幕雙通道高清顯示

中英文操作界麵，10.1吋大屏幕液晶顯示器。具備圖形、表格和測試儀三種顯示格式。在圖形顯示格式下，能同時組合顯示噪聲係數、Y因子、增益、等效輸入噪聲溫度、冷熱噪聲功率等任意兩個測量參數隨頻率變化的測量結果。

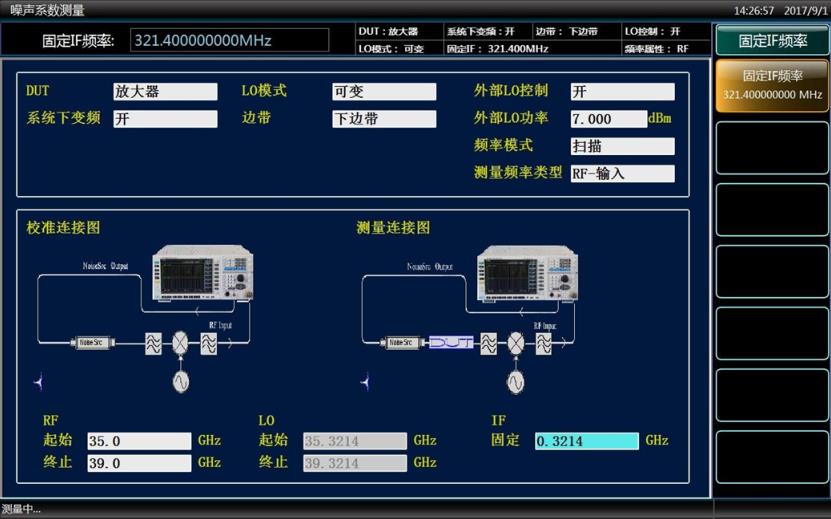

放大器、上變頻器和下變頻器測量模式

1）基本放大器測量模式用於頻率範圍位於噪聲係數分析儀頻率範圍內的放大器類被測件噪聲係數和增益測量；係統下變頻模式，用於頻率範圍超出噪聲係數分析儀頻率範圍的放大器類被測件噪聲係數和增益測量。
2）具備上、下變頻器的噪聲係數和增益測量功能，並且支持多級變頻鏈路的噪聲係數和增益自動掃描測量。
3）提供直觀的測量模式設置界麵，在一個設置界麵下即能完成測量模式對應的各種測量設置。
完善的損耗補償功能

能以固定或表格的形式補償被測件前、後測量通道中的損耗，便於自動化測試係統或微波毫米波管芯的噪聲係數精確測試。
合格/不合格測試提示的限製線功能

測試通過/失敗通知的限製線功能，簡化了合格/不合格測試，方便生產線使用。限製線類型包括上限和下限，每個顯示通道可單獨設置一對上、下限製線，當測量結果超出設定的限製線範圍時，儀器即發出“限製線失敗”紅字提示。

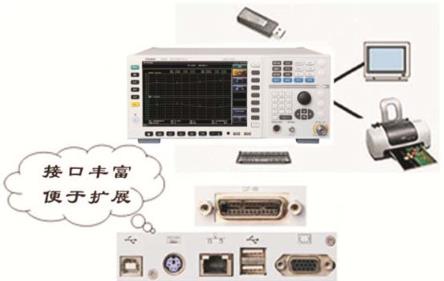

豐富的外設接口

3986係列噪聲係數分析儀外設接口豐富，複用性強。具有GP-IB、LAN、USB和VGA等智能接口，方便用戶功能擴展和係統的再次組建。
單邊帶和雙邊帶測量功能

具備單邊帶（包括上邊帶和下邊帶）和雙邊帶測量設置、控製和數據處理能力，在進行噪聲係數測量時，邊帶的設置應和被測件的實際應用邊帶相同。
靈活的文件和表格處理功能

3986係列噪聲係數分析儀能夠處理的文件和表格類型主要包括限製線、超噪比表、軌跡線、儀器狀態、頻率列表、損耗補償表和屏幕圖像等；可以對文件和表格進行編輯、保存、調用、刪除等操作，方便用戶使用。
雙噪聲源驅動能力

提供標準和智能噪聲源驅動接口。標準噪聲源驅動接口，提供+28V脈衝驅動電壓，兼容性強，支持多家廠商生產的噪聲源。智能噪聲源驅動接口采用I2C總線技術，噪聲係數分析儀能自動識別智能噪聲源的連接，自動加載超噪比數據，並實時探測環境溫度的變化，用於噪聲係數的溫度修正，提高了噪聲係數測量的速度和準確度！
