產品綜述

4382係列手持式數字熒光示波器具有8個產品型號，帶寬200MHz、350MHz、500MHz、1GHz，最高采樣率5GSa/s，最大存儲深度60kpts/CH，最快波形捕獲率10萬個波形/秒，獨創的Any Acquire Phosphor技術，為您提供全新的示波器使用體驗。

4382係列數字熒光示波器集示波器、數字表、記錄儀、總線分析儀四種儀器於一體，具有波形自動設置和即觸即測、無源探頭自動識別、參數測量與分析、光標測量、數學運算和FFT分析、視窗擴展、串行總線觸發與分析、模板和功率測量、波形記錄與回放等功能，支持以太網程控，方便您集成開發使用。4382係列數字熒光示波器分為四通道型4382B/C/D/E和兩通道型4382BA/CA/DA/EA。示波器、數字表和記錄儀功能為標配，總線分析儀為選配。

功能特點

l   四合一儀器
示波器、數字表、記錄儀及總線分析儀四合一，幫助您輕鬆應對各種挑戰。
l Any Acquire Phosphor技術
任意捕獲及熒光顯示技術為您提供5GSa/s的采樣率、10萬個波形/秒的波形捕獲率、最大60kpts/CH的存儲深度、更精確的數字觸發以及更全麵的分析。
l   豐富的探頭選件
支持無源探頭、高壓單端探頭、高壓差分探頭、電流探頭，滿足您不同場合的探頭測試需求。
l   彩色顯示器及電容觸摸屏
6.5英寸彩色方屏液晶顯示器，分辨率640×480。電容觸摸屏，快速實現各種輸入和選擇操作。
l   體積小、重量輕，內置鋰電池，適合外場測試
手持式結構，內置鋰電池，外設接口豐富，最大重量＜2.5kg（含電池），適合外場使用。
l 10萬個波形/秒的波形捕獲率，快速發現和捕獲偶發事件
10萬個波形/秒的波形捕獲率，5GSa/s的采樣率，極大提高了毛刺和偶發事件捕獲的概率，讓您在更長的采集時間內查看到更多的波形細節。最高5GSa/s的采樣率，精確地重建信號波形

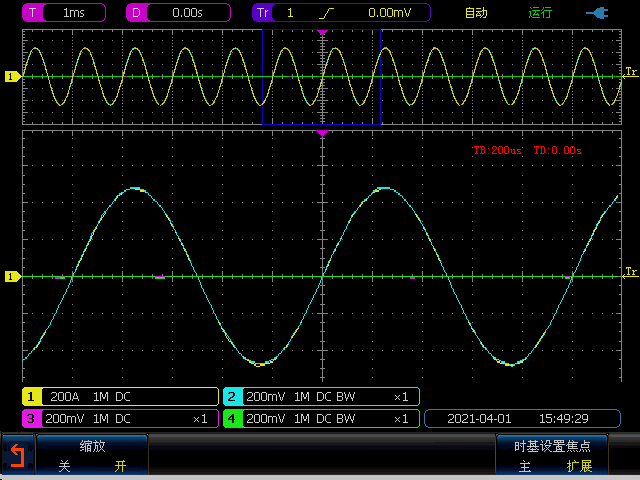

l 最大60kpts/CH的深度存儲，支持視窗擴展，全局與細節的同步顯示
最大60kpts/CH的深度存儲器，示波器即使在慢時基檔位下依然保持高的采樣率和快的波形捕獲率。支持視窗擴展，可局部放大觀察波形的細節，為您提供波形全局與細節的同步顯示。

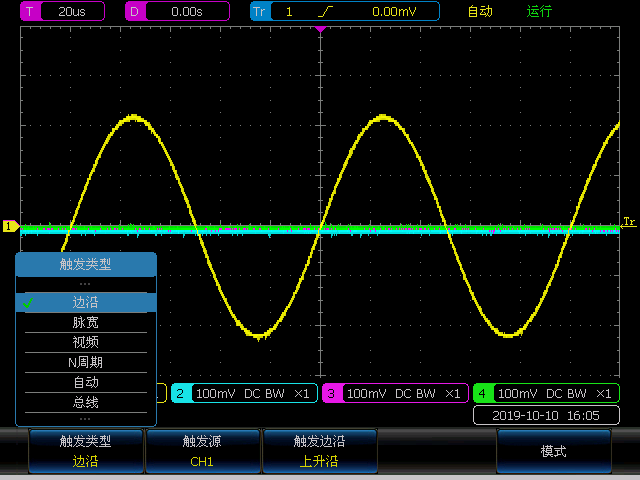

l 豐富的觸發功能，精確的數字觸發，準確鎖定觸發事件
4382係列示波器提供一套豐富的觸發功能，含邊沿、脈寬、視頻、N周期、串行總線觸發等，為您在紛繁複雜的采樣信息中迅速鎖定感興趣的事件。4382係列示波器采用精確的數字觸發技術，直接對ADC采集樣本進行觸發點測定，能抑製幹擾信號影響，迅速鎖定觸發事件，為示波器準確的顯示和分析信號奠定基礎。
l 強大的計算分析工具，為您提供深層次的數據挖掘與分析
4382係列示波器提供一套完善的分析工具，包括光標測量，參數自動測量，加、減、乘、FFT分析，XY顯示、模板測試等，為您提供深層次的數據挖掘與分析，從而滿足您多方位的測量分析需求。

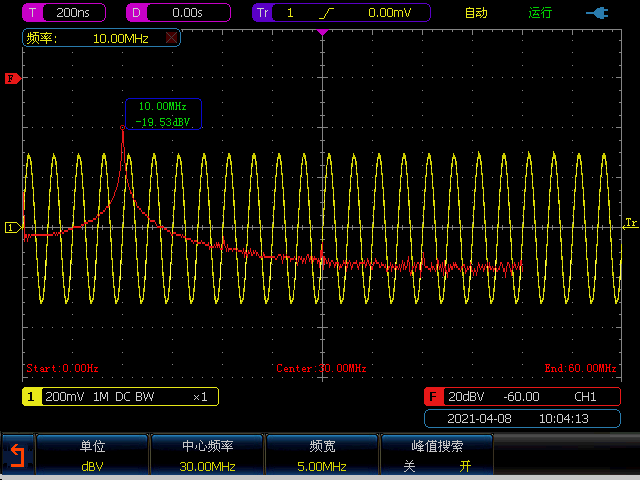

FFT分析：觀察信號的頻域特性

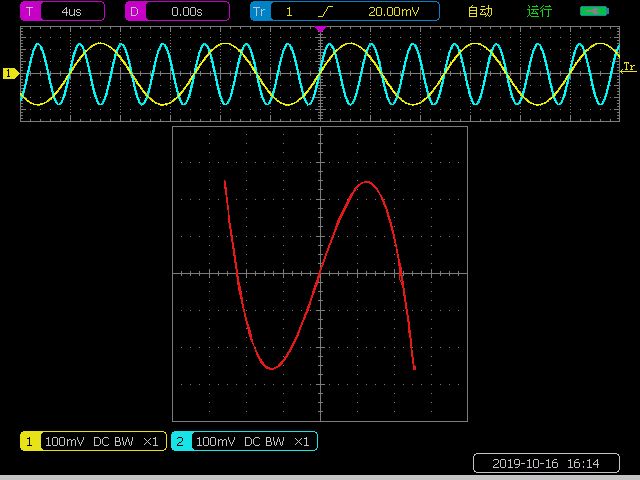

XY顯示

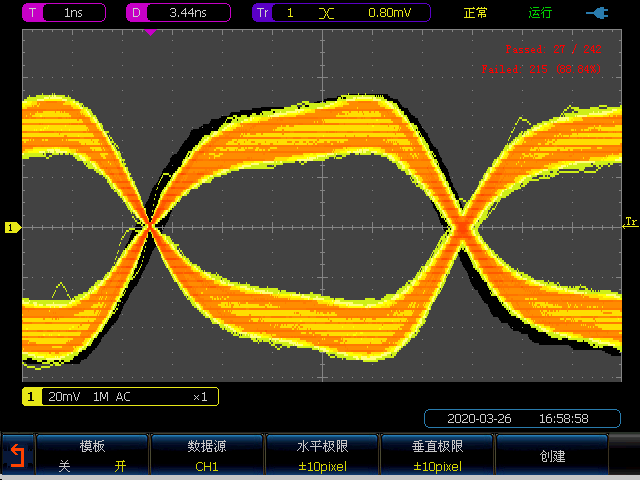

模板測試

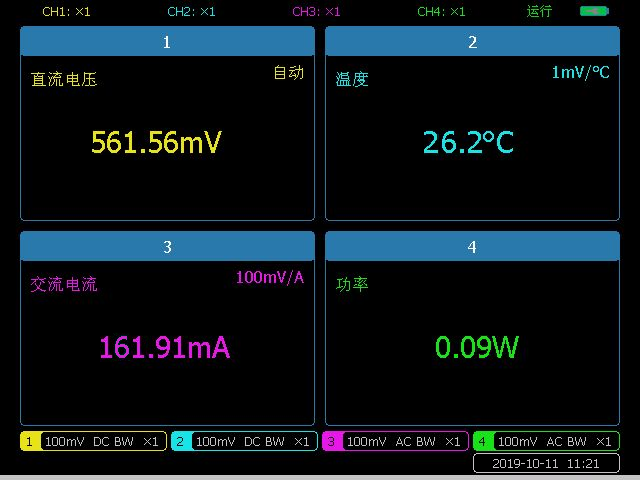

數字表
4382B/C/D/E四通道機型數字表功能提供了4個數字電壓表，具有電壓、電流（電流探頭）、溫度（溫度探頭）、功率等的測量功能，可顯示5位有效數字。數字表複用示波器輸入接口，極大簡化了操作，快速地解決多種模擬量設計與分析問題。

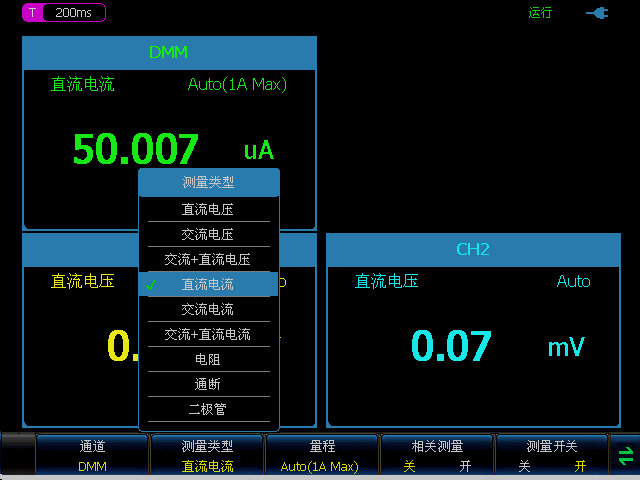

數字表
4382BA/CA/DA/EA兩通道機型還具有1個60000計數的數字萬用表，包含交直流電壓、電流、電阻、二極管、通斷等多種測試功能，提供高分辨率、高精度的數字萬用表解決方案。

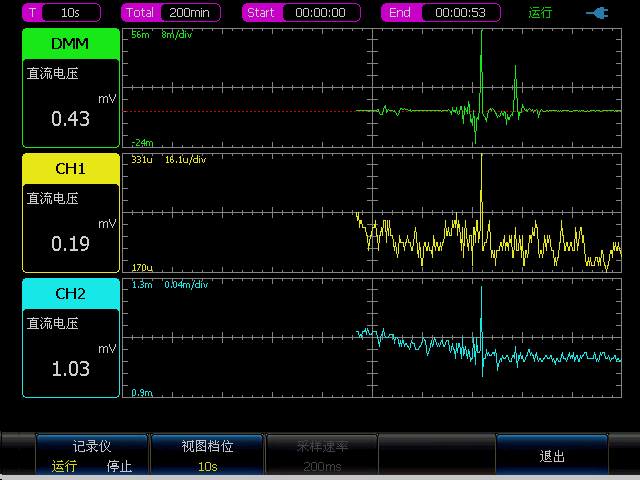

記錄儀
記錄儀可幫助您記錄長時間的模擬信號，用於分析長時間的設備運行狀況，極大提高測試效率。記錄儀具有示波器的波形記錄和數字表的曲線記錄兩種方式。
l 曲線記錄
曲線記錄可以幫助記錄數字表讀數並繪製趨勢線，提供了長時間記錄讀數的方法，極大方便了參數趨勢的分析。
l 波形記錄
波形記錄可以幫助記錄示波器波形信息，並可以設置自動停止條件等。

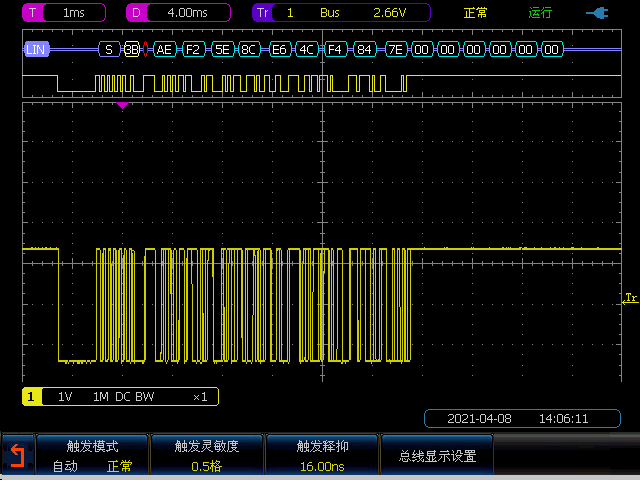

總線分析儀（選配）
總線分析儀（選件S01~S09）可用於觸發和解碼常用的串行總線（I²C、RS232、SPI 、CAN、LIN、FlexRay、Audio、USB、MIL-STD-1553）標準上的數據包級的內容。

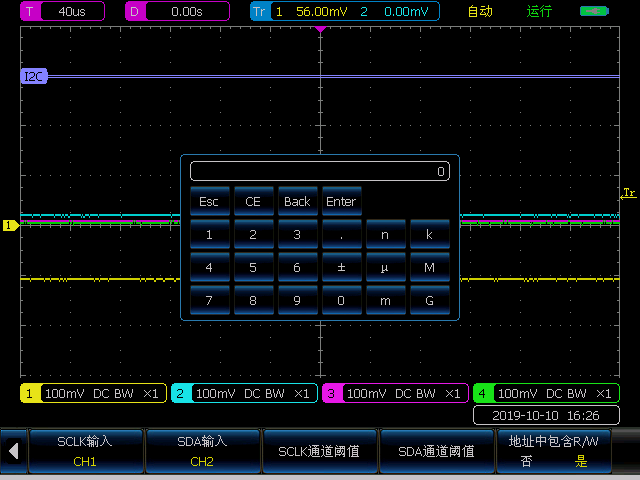

l 電容屏觸摸，貼心設計
6.5英寸彩色液晶顯示器帶電容觸摸屏，快速實現菜單等操作；數字小鍵盤設計，顯著加快輸入速度；4382係列在觸摸操作的同時，還支持鼠標、按鍵操作選擇。

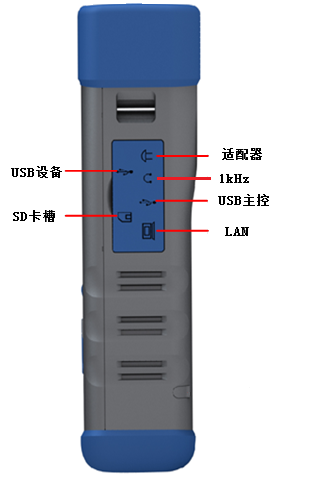

l 豐富的外設接口，強大的連接能力
儀表側麵具有一個USB設備端口、一個USB主控端口、一個SD卡槽、一個1kHz基準輸出信號，以及一個10/100BASE-T以太網端口。以太網接口可以簡便地連接到網絡，實現網絡的遠程程控，便於功能擴展和係統的組建。
