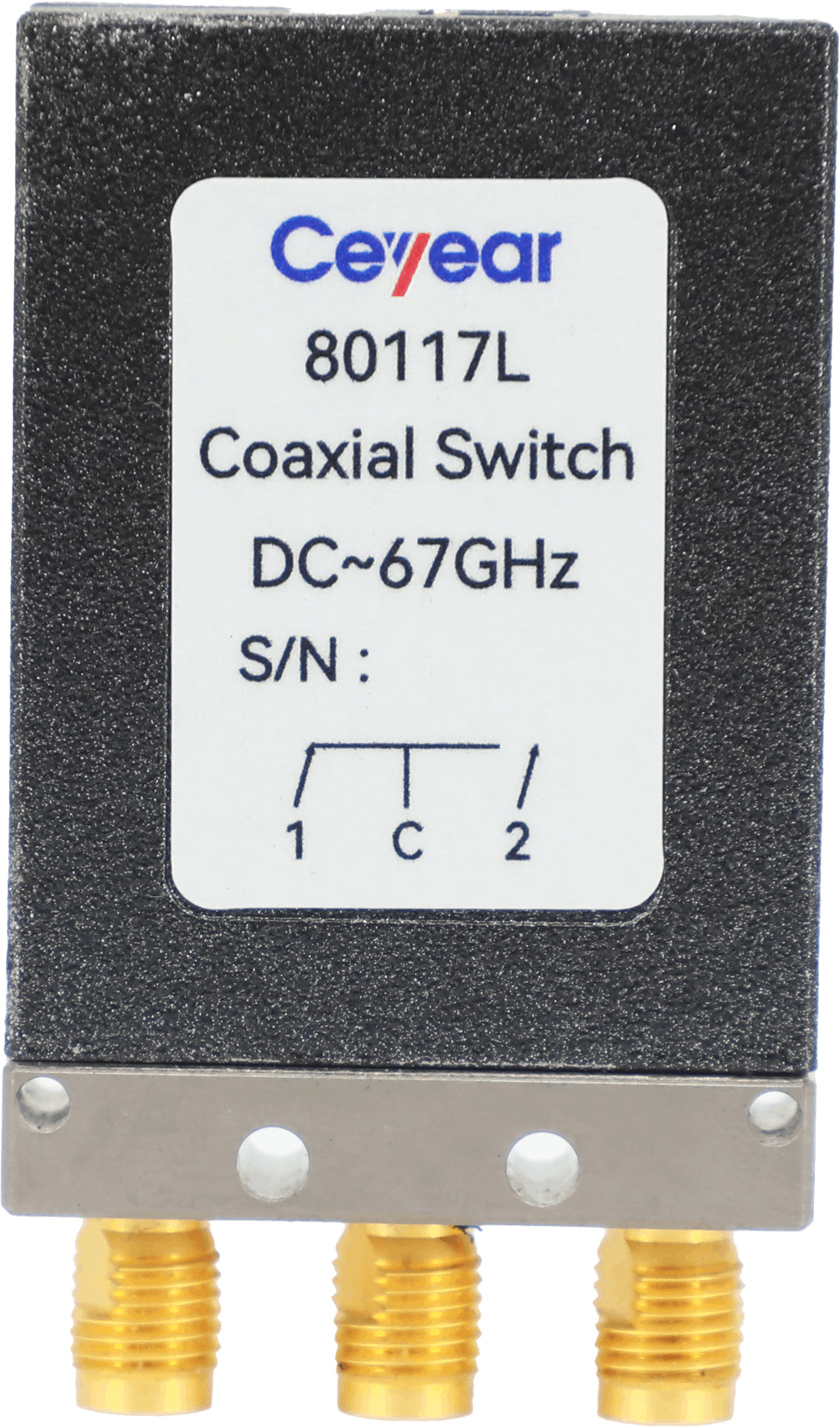

單刀雙擲開關（無負載、自保持、TTL控製）

型號

80117D係列

80117E係列

80117F係列

80117H係列

80117L係列

名稱

同軸開關

同軸開關

同軸開關

同軸開關

同軸開關

類型

SPDT

SPDT

SPDT

SPDT

SPDT

頻率範圍（GHz）

DC～18

DC～26.5

DC～40

DC～50

DC～67

駐波比(Max)

1.15(DC～4GHz)

1.30(4～12.4GHz)

1.50(12.4～18GHz)

1.15(DC～4GHz)

1.30(4～12.4GHz)

1.50(12.4～26.5GHz)

1.30(DC～10   GHz)

1.50(10～20GHz)

1.80(20～40GHz）

1.25(DC～10GHz)

1.50(10～20GHz)

1.80(20～50GHz)

1.25(DC～10GHz)

1.50(10～20GHz)

1.90(20～67GHz)

插入損耗

（dB   Max）

0.20(DC～4GHz)

0.30(4～12.4GHz)

0.60(12.4～18GHz)

0.20(DC～4  GHz)

0.30(4～12.4  GHz)

0.60(12.4～26.5GHz)

0.40(DC～10GHz)

0.60(10～20GHz)

0.80(20～40GHz)

0.60(DC～10GHz)

0.80(10～20GHz)

1.00(20～50GHz)

0.60(DC～10GHz)

0.80(10～20GHz)

1.50(20～67GHz)

隔離度

（dB   Min）

70(DC～18GHz)

70(DC～26.5GHz)

80(DC～10GHz)

70(10～20GHz)

70(20～40GHz)

85(DC～10GHz)

77(10～20GHz)

70(20～50GHz)

85(DC～10GHz)

77(10～20GHz)

70(20～67GHz)

承受功率

（連續波W   Max）

50@4GHz

40@12.4GHz

30@18GHz

50@4GHz

40@12.4GHz

20@18GHz

20@10GHz

5@20GHz

2@40GHz

20@10GHz

5@20GHz

2@50GHz

15@10GHz

5@20GHz

1@67GHz

切換時間

(ms Max)

15，常溫

15，常溫

15，常溫

15，常溫

15，常溫

重複性

（dB   Max）

0.05

0.05

0.05

0.1

0.3

壽命

(萬次   Min）

100

100

100

100

100

接口形式

SMA（f）

SMA（f）

2.92mm（f）

2.4mm（f）

1.85mm（f）

有無負載

無負載

直流驅動

電壓（V）

可選：+22～+28（額定值+24V）/+10V～15V（額定值12V）/+4.8～+6（額定值+5V）

直流驅動

電流（±10%mA）

120（+24V，常溫）/210（+12V，常溫）/430（+5V，常溫）

控製方式

TTL高/TTL低

繼電器結構

自保持

單刀雙擲開關（端接負載、自保持、TTL控製）

型號

80113D係列

80113E係列

80113F係列

80113H係列

80113L係列

80113N係列

80113P係列

名稱

同軸開關

同軸開關

同軸開關

同軸開關

同軸開關

同軸開關

同軸開關

類型

SPDT

SPDT

SPDT

SPDT

SPDT

SPDT

SPDT

頻率範圍（GHz）

DC～18

DC～26.5

DC～40

DC～50

DC～67

DC～90

DC～110

駐波比(Max)

1.15(DC～4GHz)

1.30(4～12.4GHz)

1.50(12.4～18GHz)

1.15(DC～4GHz)

1.30(4～12.4GHz)

1.50(12.4～26.5GHz)

1.30(DC～10GHz)

1.50(10～20GHz)

1.80(20～40GHz）

1.25(DC～10GHz)

1.50(10～20GHz)

1.80(20～50GHz)

1.25(DC～10GHz)

1.50(10～20GHz)

1.90(20～67GHz)

1.60(DC～20GHz)

1.80(20～50GHz)

1.90(50～67GHz)

               2.00(67～90GHz)

1.50(DC～20GHz)

1.80(20～50GHz)

1.90(50～67GHz)

              2.20(67～110GHz)

插入損耗

（dB   Max）

0.20(DC～4GHz)

0.30(4～12.4GHz)

0.60(12.4～18GHz)

0.20(DC～4GHz)

0.30(4～12.4GHz)

0.60(12.4～26.5GHz)

0.40(DC～10GHz)

0.60(10～20GHz)

0.80(20～40GHz)

0.60(DC～10GHz)

0.80(10～20GHz)

1.00(20～50GHz)

0.60(DC～10GHz)

0.80(10～20GHz)

1.50(20～67GHz)

0.80(DC～20GHz)

1.40(20～50GHz)

1.80(50～67GHz)

              2.20(67～90GHz)

0.80(DC～20GHz)

1.40(20～50GHz)

1.80(50～67GHz)

             2.50(67～110GHz)

隔離度

（dB   Min）

70(DC～18GHz)

70(DC～26.5GHz)

80(DC～10GHz)

70(10～20GHz)

70(20～40GHz)

85(DC～10GHz)

77(10～20GHz)

70(20～50GHz)

85(DC～10GHz)

77(10～20GHz)

70(20～67GHz)

70(DC～20GHz)

65(20～50GHz)

60(50～67GHz)

60(67～90GHz)

70(DC～20GHz)

65(20～50GHz)

60(50～67GHz)

50(67～110GHz)

承受功率

（連續波W   Max）

50@4 GHz

40@12.4 GHz

30@18GHz

50@4 GHz

40@12.4 GHz

20@26.5GHz

20@10GHz

5@20GHz

2@40GHz

20@10GHz

5@20GHz

2@50GHz

15@10GHz

5@20GHz

1@67GHz

—

—

切換時間

(ms Max)

15，常溫

15，常溫

15，常溫

15，常溫

15，常溫

15，常溫

15，常溫

重複性

（dB   Max）

0.05

0.05

0.05

0.1

0.3

0.3

0.3

壽命

(萬次   Min）

100

100

100

100

100

50

50

接口形式

SMA（f）

SMA（f）

2.92mm（f）

2.4mm（f）

1.85mm（f）

1.0mm（f）

1.0mm（f）

有無負載

有負載

直流驅動

電壓（V）

可選：+22～+28（額定值+24V）/+10V～15V（額定值12V）/+4.8～+6（額定值+5V）

直流驅動

電流（±10%mA）

240（+24V，常溫）/420（+12V，常溫）/860（+5V，常溫）

控製方式

TTL高/TTL低

繼電器結構

自保持


單刀雙擲開關（無負載、自複位/自保持、TTL控製）

型號

80121D係列

80121E係列

80121F係列

80121H係列

名稱

同軸開關

同軸開關

同軸開關

同軸開關

類型

SPDT

SPDT

SPDT

SPDT

頻率範圍（GHz）

DC～18

DC～26.5

DC～40

DC～50

駐波比(Max)

1.30(DC～6GHz)

1.40(6～12.4GHz)

1.50(12.4～18GHz)

1.30(DC～6GHz)

1.40(6～12.4GHz)

1.50(12.4～18GHz)

1.40(DC～12.4GHz)

1.70(12.4～26.5GHz)

1.90(26.5～40GHz)

1.40(DC～12.4GHz)

1.70(12.4～26.5GHz)

1.90(26.5～50GHz)

插入損耗

（dB Max）

0.30(DC～6GHz)

0.40(6～12.4GHz)

0.50(12.4～18GHz)

0.30(DC～6GHz)

0.40(6～12.4GHz)

0.50(12.4～18GHz)

0.60(18～26.5GHz)

0.40(DC～12.4GHz)

0.70(12.4～26.5GHz)

 0.80(26.5～40GHz)

0.40(DC～12.4GHz)

0.70(12.4～26.5GHz)

1.10(26.5～50GHz)

隔離度

（dB Min）

70(DC～6GHz)

60(6～12.4GHz)

60(12.4～18GHz)

70(DC～6GHz)

60(6～12.4GHz)

60(12.4～18GHz)

55(18～26.5GHz)

60(DC～12.4GHz)

55(12.4～26.5GHz)

50(26.5～40GHz)

60(DC～12.4GHz)

55(12.4～26.5GHz)

50(26.5～50GHz)

承受功率

（連續波W Max）

1.30(DC～6GHz)

1.40(6～12.4GHz)

1.50(12.4～18GHz)

1.30(DC～6GHz)

1.40(6～12.4GHz)

1.50(12.4～18GHz)

1.40(DC～12.4GHz)

1.70(12.4～26.5GHz)

1.90(26.5～40GHz)

1.40(DC～12.4GHz)

1.70(12.4～26.5GHz)

1.90(26.5～50GHz)

切換時間

(ms Max)

15，常溫

15，常溫

15，常溫

15，常溫

重複性

（dB Max）

0.05

0.05

0.05

0.05

壽命

(萬次 Min）

100

100

100

100

接口形式

SMA（f）

SMA(f)

2.92mm(f)

2.4mm（f）

有無負載

無負載

直流驅動

電壓（V）



可選：+24～+30（額定值+28V）/+11～+13（額定值+12V）/+24～+30（額定值+28V）



直流驅動

電流（±10%mA）



165（+28V，常溫）/190（+12V，常溫）/110（+28V，常溫）/300（+12V，常溫）



繼電器結構

自複位/自保持

控製方式

TTL高
