方案概述
9802係列高速互聯組件測試機是午夜福利视频科技針對高速互聯組件測試中待測端口規模大、測試參數複雜等係列測試難點推出的新形態測試機產品，該產品通過高集成度體係架構設計，實現高測試效率，滿足如PCIe、SAS、SATA、高速連接器等互聯組件的全參數篩選測試，適用於複雜高速互聯組件的設計驗證、產線測試、入廠複檢等測試場景。
-
-
功能特點
-
主要特點
l 小型化易搬移
l 寬頻測試能力
l 全麵的測試指標
l 出色的測試效率
l 先進的校準支持
l 完備的壽命管理
l 直觀靈活的軟件
-

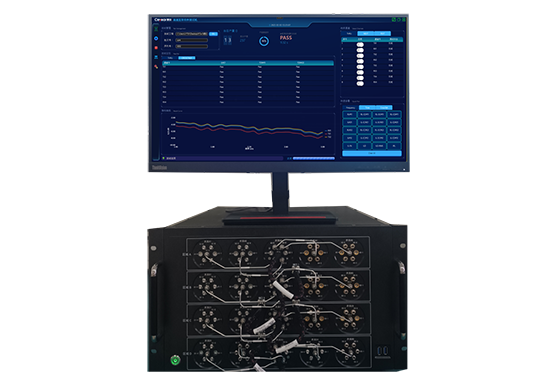

小型化易搬移
整機采用6U標準機箱結構，體積小巧緊湊，符合工業標準機架式設計，占用空間小，結合高集成度和多功能性，實現了便攜性和高效測試的結合，適用於需要靈活移動和高性能測試的場景。
-
寬頻測試能力
整機頻率範圍覆蓋10MHz～50GHz，滿足互聯組件在多頻帶信號傳輸中的穩定性測試，確保其在高速互聯場景（如10Gbps、25Gbps、40Gbps及112Gbps等數字傳輸速率場景）下具有良好的信號完整性。
-
全麵的測試指標
可覆蓋高速互聯組件常見的IL DD、IL DC、IL CD、IL CC、RL DD、RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、TDT、Delay、Skew等10餘種指標測試，並可根據用戶測試需求擴展。
-
出色的測試效率
具備產品編碼自動識別，一鍵化測試功能，可以實現被測件的快速測試，具備定製測試報告導出和標準SNP文件存儲的能力。16個直通通道測試耗時≤31s（IF:10kHz，4001點）。
-
先進的校準支持
內置校準向導功能，根據互聯組件端口自動建立校準鏈路關係，另外配置電子校準件完成鏈路校準。采用一鍵化校準，支持校準鏈路選擇以及錯誤校準的修正；另外串擾通道采用簡化校準技術，僅通過直通校準，即可完成串擾通道校準，大幅壓縮校準時間。
-
完備的壽命管理
整機部署有輕量化開關管理平台，可通過常規瀏覽器進入，具備開關壽命統計、通信設置、鏈路手動切換等操作麵板。
-

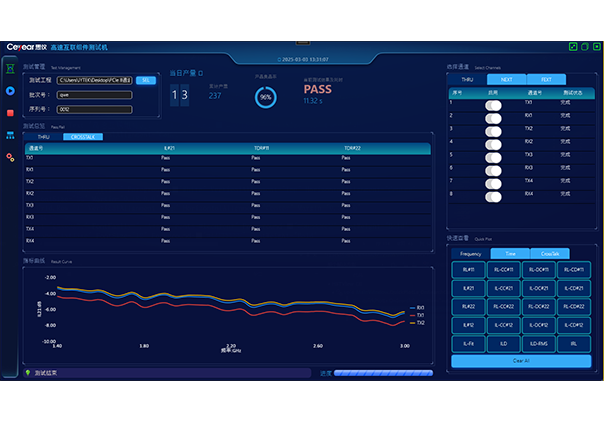

直觀靈活的軟件
精準提煉用戶需求，采用測試應用工程文件式存儲，支持測試界麵和文本兩種編輯模式，操作門檻低；支持用戶定製化協議參數導入以及測試結果的自動判定，具備互聯組件測試結果Pass/Fail標識，具備通道各指標的結果預覽功能，具備測試結果曲線的可視化功能，具備圖形化測試報表導出功能以及遠端Mes數據上傳功能。
-
-
典型應用
技術規範
9802E/G/H技術規範
序號
功能
頻率範圍
10MHz～26.5GHz
10MHz～40GHz
10MHz～50GHz
測試對象
PCIe、SAS、SATA、高速連接器等互聯組件
支持測試項
SDD、SDC、SCD、SCC、NEXT、FEXT、PSXT、TDR 阻抗、Skew等
射頻通道數
64端口/96端口/128端口/144端口，可依據需求定製
測試效能
16個直通通道測試耗時≤31s（IF:10kHz，4001點）
開關壽命
200萬次
供電電源
220（1±10%）VAC ，50（1±5%）Hz
環境適應性
常溫
結構形式
標準上架機箱，6U高度
接口形式
3.5mm接口
2.92mm接口
2.4mm接口
訂貨信息
主機
描述
9802E
包含測試機硬件和軟件平台，含有IL DD、IL DC、IL CD、IL CC、RL DD、
RL DC、RL CD、RL CC、IL fit、ILD、NEXT、FEXT、PSXT、TDR 阻抗、
TDT、Delay、Skew等參數測試功能，電子校準功能，S參數測試範圍
10MHz～9GHz/26.5GHz/50GHz。
標配9802E/G/H-01-2四端口校準選件、
9802E/G/H-02-1射頻通道A選件和
9802E/G/H-03-2同軸射頻電纜選件。
9802G
9802H
9802係列標準選件
序號
選件編號
名稱
功能
1
9802E/G/H-01-1
兩端口校準選件
直通通道校準，不可與9802B/E/H-01其餘選件同選
2
9802E/G/H-01-2
四端口校準選件
直通通道校準，不可與9802B/E/H-01其餘選件同選
3
9802E/G/H-02-1
射頻通道A選件
64端口測試通道配置,不可與9802B/E/H-02其餘選件同選
4
9802E/G/H-02-2
射頻通道B選件
96端口測試通道配置,不可與9802B/E/H-02其餘選件同選
5
9802E/G/H-02-3
射頻通道C選件
128端口測試通道配置,不可與9802B/E/H-02其餘選件同選
6
9802E/G/H-02-4
射頻通道D選件
144端口測試通道配置,不可與9802B/E/H-02其餘選件同選
7
9802E/G/H-03-1
同軸射頻電纜選件
1m，數量與9802E/G/H-02端口數相同
8
9802E/G/H-03-2
同軸射頻電纜選件
1.2m，數量與9802E/G/H-02端口數相同
9802係列附件
序號
名稱
數量
1
顯示器及鍵鼠套件
1套
2
電源線
1根
3
用戶手冊
1套
4
合格證
1套
-
-
