解決方案
材料吸波、屏蔽性能測試解決方案
-
方案概述
材料吸波、屏蔽性能測試係統測試頻率範圍可達100MHz～500GHz，可實現材料反射率、屏蔽效能參數測試。對於吸波性能測試，係統由矢量網絡分析儀或者微波綜合測試儀、半圓型弓形框或者半徑可調（L型）弓形框、測試電纜、測試天線、其他微波件、係統軟件等組成，根據用戶不同頻率、材料性能測試需求，可選用弓形框法、便攜式反射率測試法進行吸波材料反射率測試；對於屏蔽效能測試，係統由法蘭同軸裝置或者屏蔽室、測試電纜、測試天線、其他微波件、係統軟件等組成，根據用戶不同需求可選用法蘭同軸法、屏蔽室法進行材料屏蔽性能測試。
-
-
功能特點
-
主要特點
l 係統配置靈活，測試方法較齊全
l 自動測量軟件簡單易用，方便快捷
l 兼容多種測試夾具
-

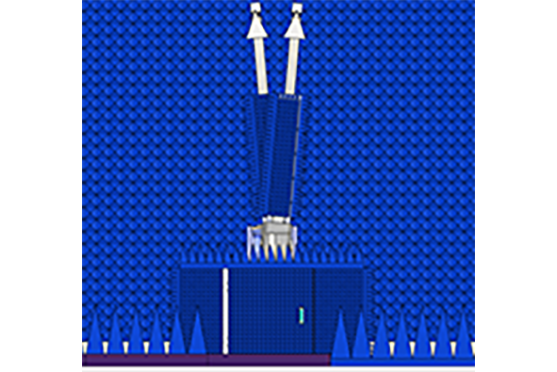

弓形框測試方法
用於吸波材料反射率測試，可實現不同入射角度下校準及測試，各軸獨立控製，可實現固定角度入射，不同角度散射信號提取功能。
-
便攜式反射率測試方法
可實現2GHz~18GHz頻段內吸波材料反射率參數的現場原位快速測試，操作簡單，測量重複性好，甚至可獲得與遠場弓形框法相比擬的測量精度，該係統特點是超寬帶、小型化，可實現現場級測試（便攜式筆記本可使用平板電腦替代，置於天線定製支架），適合塗層類吸波材料。
-
屏蔽性能測試方法
適用於片狀樣品（法蘭同軸法）、塊狀樣品（屏蔽室法）在相應頻段內屏蔽性能快速測試，屏蔽室法的測試頻段寬，動態範圍更高。
-
係統軟件
該軟件具備弓形框法、法蘭同軸法等測試方法，具備豐富的儀器資源庫，兼容國內外主流測試儀器，設置界麵簡易友好，可對測試數據進行後處理等。
測試方法選擇功能
根據選用的測試方法的不同，選取不同的計算方法。
反射率、屏蔽性能計算功能
根據樣品二端口網絡的反射係數和傳輸係數計算材料的反射率及屏蔽性能。
電磁參數顯示功能
二維坐標係顯示測試結果。
測量結果分析功能
可選擇並加載多個已測量的結果文件，同時顯示多條測量曲線。對於同一波段的測量數據，可比較多次測量結果，判斷測量重複性；對於不同波段的測量數據，可同時繪製測量曲線，顯示材料電磁參數在寬頻帶內的變化規律。
-
-
典型應用
材料反射率、屏蔽性能測試係統測試速度快、測試頻帶寬，可廣泛運用於吸波、屏蔽材料研究機構或企業在研製、生產過程中的產品性能測試，被測對象主要為板狀材料、結構材料、編織類材料以及其他材料。
技術規範
功能要求及方法種類
弓形測試法
便攜式反射率測試法

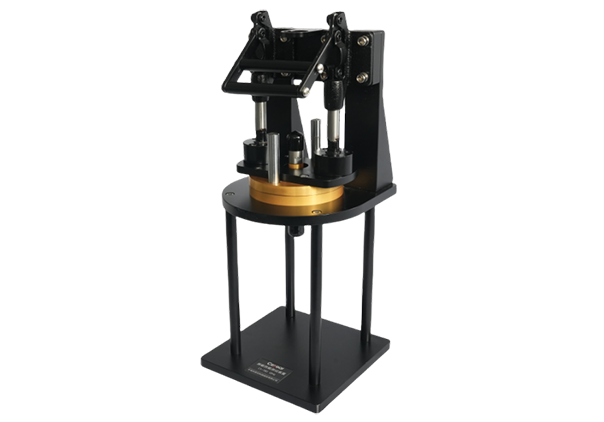

法蘭同軸法
屏蔽室法
頻率範圍
0.3GHz~500GHz
2GHz~18GHz
30MHz~1.5GHz /100MHz~18GHz
30MHz~40GHz
測試參數
反射率
屏蔽效能 重複性測試精度
±1dB（當反射率≥-20dB時）
視具體頻段以及樣件屏蔽效能而定 工作方式
掃頻、點頻
動態範圍
≥40dB
≥60dB
≥80dB 材料形狀
平板材料、片狀材料、編織材料等
訂貨信息
l 主機：
矢量網絡分析儀係列
信號源係列
頻譜儀係列
擴頻模塊係列
微波綜合測試儀係列
l 標配
序號
名稱
說明
1
係統測試軟件
控製設備，進行計算、顯示測試結果
2
相關附件
連接電纜、工具等
3
用戶手冊
快速使用入門
l 選件
序號
名稱
說明
1
弓形框（弓形架）
用於調整天線角度與距離，含金屬標準板
2
各頻段天線
用於發射與接收
3
超寬帶聚焦透鏡天線
便攜式反射率測試需用
4
同軸法蘭裝置（同軸屏蔽測試夾具）
屏蔽性能測試夾具
5
屏蔽室
提供良好屏蔽環境
6
其他附件
測試電纜及轉接器等
-
-
