微放電效應檢測係統
-

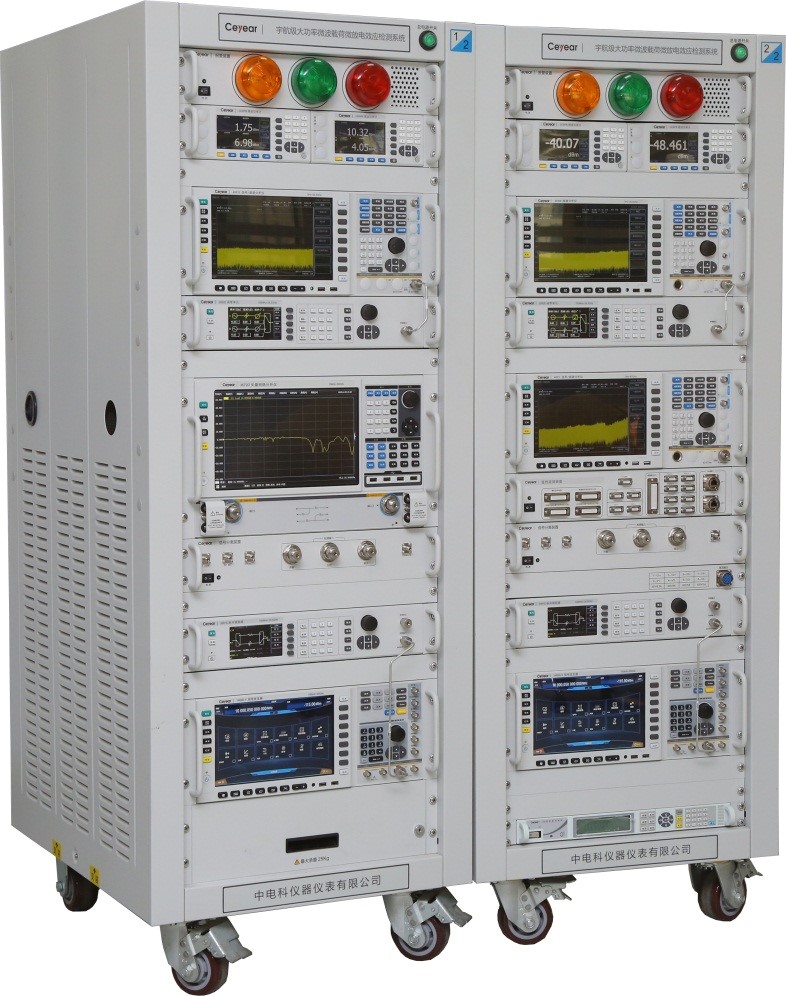

方案概述
微放電效應的產生是一種非線性過程，信號在發生微放電的器部件上傳輸時，會造成信號的非線性變化，從而導致傳輸、反射信號幅相參數、噪聲參數、頻譜參數及S參數等發生變化，微放電效應檢測即據此實時監測各項信號參數的變化情況。大功率微放電效應檢測係統主要由專用測試子係統、大功率固態功放、熱真空環模子係統、自由電子放射源、大功率傳輸鏈路、係統主控及軟件等六大部分組成。係統在測試過程中可記錄各項功率及頻譜等參數，根據各項參數的變化情況綜合判斷微放電是否發生，當微放電發生時，能夠有效關斷大功率信號源及供電電源，以免對檢測係統本身造成損壞，最終可穩定、有效的對產品微放電效應進行檢測。
-
-
功能特點
-
功能特點
l 實現單載波、多載波無源器部件與有源高功率微波、毫米波器部件、組件的全覆蓋；
l 實現大功率連續波、頂底功率可調的脈衝調製激勵輸出以及雙路微波信號自動調零；

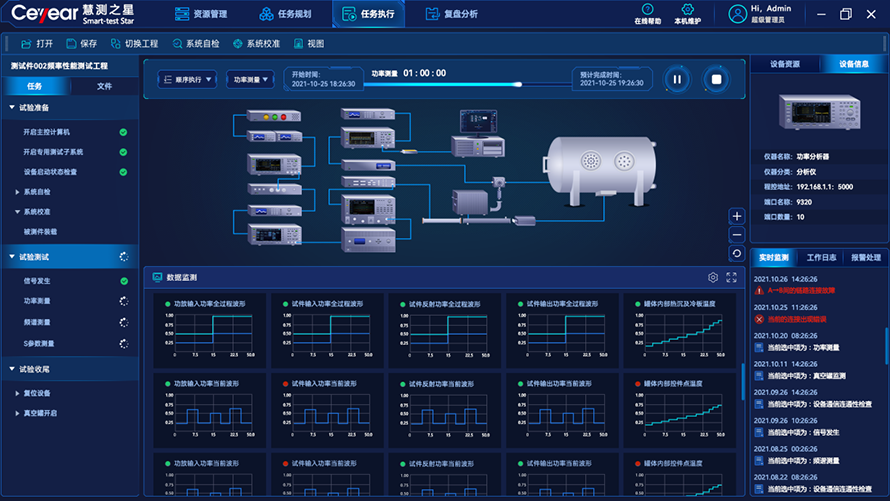

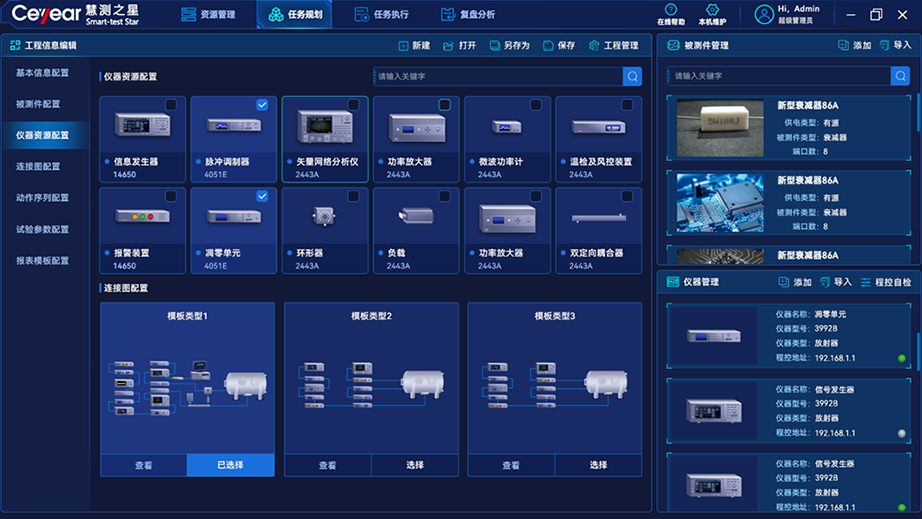

l 實現試驗測試過程動態圖形化引導操作、多類型參數並行監測、數據處理及曲線顯示、智能化異常告警；
l 實現100MHz-50GHz全頻段覆蓋，同時可兼顧熱真空、耐功率、低氣壓放電、功率線性度與無源互調檢測。
-
-
典型應用
1）試驗開展前，先使用矢量網絡分析儀對大功率傳輸鏈路相關參數進行校準

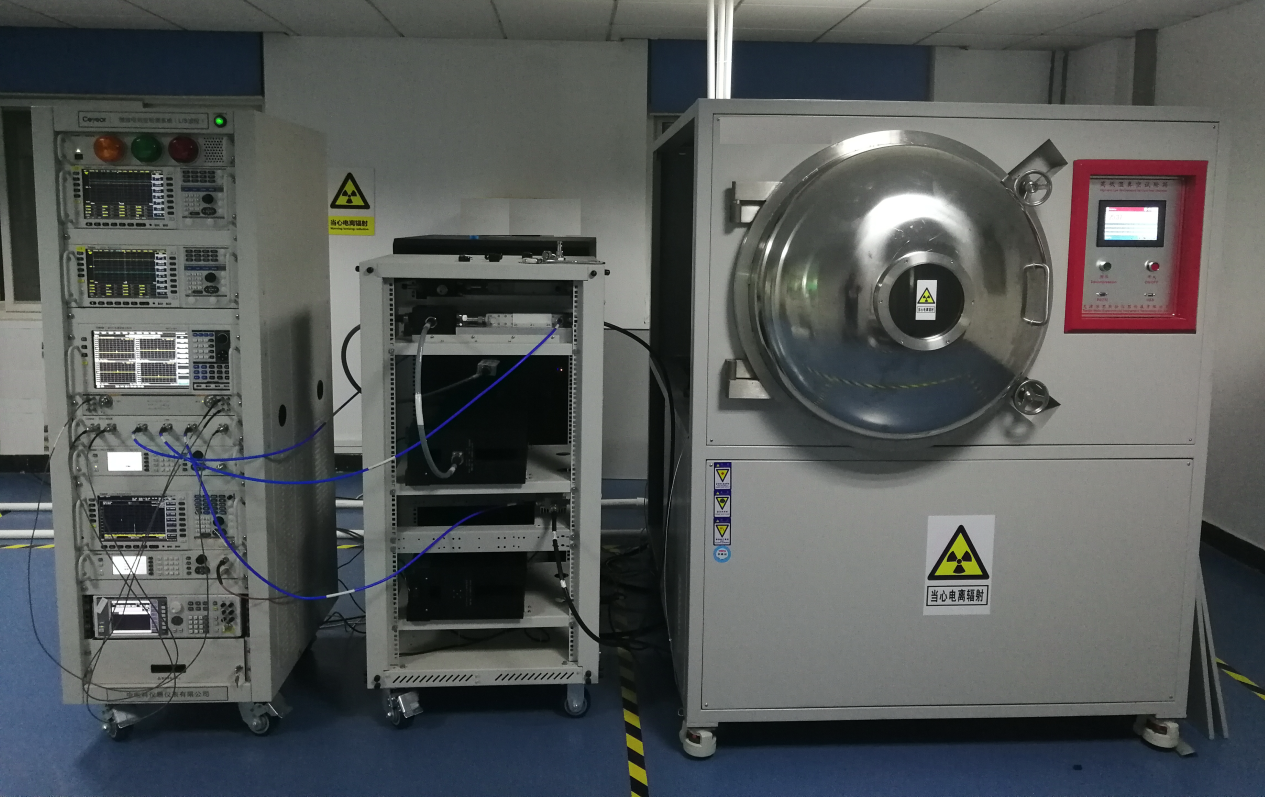

2）熱真空環模係統為星載大功率同軸開關提供模擬的試驗環境，自由電子采用137Cs輻射源
3）L/S波段大功率激勵源為星載同軸開關提供150W CW+600W PM信號
4）使用功率分析儀對輸入/反射/輸出連續波、脈衝功率進行監測
5）調零單元實現輸入/反射雙路微波信號的深度調零，信號分析儀監測調零信號幅度變化情況
6）根據反射功率及調零信號幅度跳變情況判斷微放電現象是否發生
-
-
