方案概述

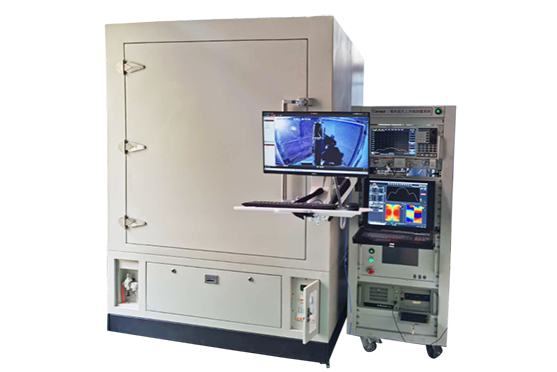

片上天線測試解決方案：頻率範圍覆蓋8GHz～110GHz（可擴展至500GHz），具有頻率覆蓋範圍寬、動態範圍大、饋電形式靈活、結構緊湊、測試參數全麵等特點。本方案采用通用化、模塊化設計思想，以電科午夜福利视频高性能矢量網絡分析儀為核心，由頻率擴展模塊、高精度轉台、片上天線饋電平台、微波暗箱等單元組成係統。本方案具有方向圖、副瓣電平、增益、軸比、駐波等多種參數測量功能，可用於片上天線、集成天線、封裝天線等非常規饋電形式的微型天線的電性能參數的測試分析。

功能特點

功能特點

l 獲取信息量大，測量精度與計算精度高
l 自動化程度高，批量化優勢極大
l 測試環境質量高，靜區環境更優，電氣隨機幹擾小
l 建設成本低，周期短
l 可全天候工作
l 支持單頻點、多頻點、多波位測試
l 支持多態校準
l 支持毫米波相控陣測試
l 快速數據分析與友好人機界麵展示
強大的測量及存儲功能

具備點頻、掃頻、頻率列表等多種測量模式，可對原始測試數據以線性幅度、對數幅度、相位等不同方式進行存儲。
強大的數據分析功能

數據分析軟件具備球麵近遠場變換功能，能夠根據測試方向圖分析各種極化形式天線的增益、方向性、波束最大點位置、波束指向、副瓣電平和位置、波束寬度、交叉極化等參數；能夠實現多文件比較分析；能夠進行用戶自定義特殊參數的計算；能夠自動生成報表並按需打印。
豐富的效果顯示

提供了多種繪圖選項，使顯示更直觀，滿足用戶不同關注細節的顯示需求。

典型應用

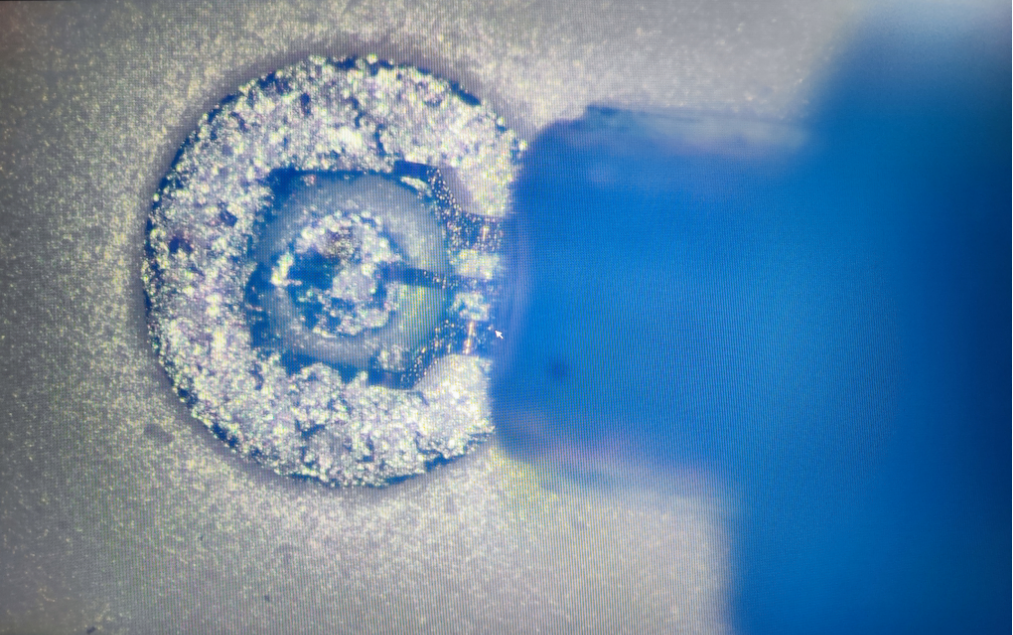

電子顯微鏡下饋電情況

技術規範

參數名稱	技術指標
頻率範圍	18GHz～110GHz（可擴展至500GHz）
動態範圍	≥60dB
測試類型	點頻、掃頻
測量方法	球麵近場、遠場
波束寬度	自定義寬度分析（1dB、3dB等）
測量半徑調節範圍	200mm
饋電方式	探針、波導、同軸
轉台軸數	四個（方位、俯仰、極化、俯仰軸伸縮）
最大旋轉速度	≤9度/秒
測試精度	增益測試精度：±0.5dB（典型值）
	增益測試重複性：±0.2dB
	副瓣測試精度：±0.5dB（-10dB）
	副瓣測量精度：±1.0dB（-20dB）
	3dB波束寬度測量精度：0.5°
測量時間	10-120 min（與測試方案有關）
極化測試類型	線極化、左旋圓極化、右旋圓極化、橢圓極化
歸一化方向圖幅度顯示範圍	-100dB～0dB
方向圖相位顯示範圍	-180º～180º
片上天線饋電平台調節維度	4軸
探針調節分辨率	5μm
EUT最大尺寸	500mm
電子顯微最大倍數	800倍
數據顯示形式	立體圖、等值線、強度圖、切麵直角坐標、極坐標
Ø圖形坐標類型	球坐標、俯仰方位坐標
多文件比較分析	10

訂貨信息

● 標配^注¹

序號	名稱	廠家型號	數量
1	矢量網絡分析儀	中電科午夜福利视频科技股份有限公司 3674/3672/3671係列	1台
2	S參數模塊	中電科午夜福利视频科技股份有限公司根據頻段各2台	2台
3	校準件	中電科午夜福利视频科技股份有限公司根據頻段配置	1套
4	低噪放	中電科午夜福利视频科技股份有限公司根據頻段配置	1台
5	功率放大器	中電科午夜福利视频科技股份有限公司根據頻段配置	3台
6	標準增益喇叭天線	中電科午夜福利视频科技股份有限公司根據頻段配置	2支
7	探針台	根據用戶要求配置	1套
8	測試轉台	根據用戶要求配置	1套
9	微波暗室	根據用戶要求配置	1套
10	同軸探針	中電科午夜福利视频科技股份有限公司根據頻段配置	1支
11	波導探針	中電科午夜福利视频科技股份有限公司根據頻段配置	1支
12	校準片	根據用戶要求配置	1片
13	波導連接器		1套
14	同軸轉接器		1套
15	測試電纜		1套
16	計算機		1套
17	儀器機櫃（32U）		1套
18	係統軟件		1套
19	係統設計、集成及調試		1套

● 選配^注¹

校準片，100-150um校準片，50G-325G使用	1套
擴頻測試選件	1套
功率放大器選件	1套
低噪聲放大器選件	1套
以及其他定製化要求	1套

注1：係統配置需依據客戶需求確定具體清單，詳情請谘詢技術工程師。
